Μεταλλική ή πλαστική κρεμαγιέρα συρόμενης πόρτας; Πώς να επιλέξετε σωστά

Η επιλογή ανάμεσα σε μεταλλική ή πλαστική κρεμαγιέρα συρόμενης πόρτας εξαρτάται από το βάρος του φύλλου, τη συχνότητα χρήσης και τη συμβατότητα με το μοτέρ. Για τον εγκαταστάτη, το υλικό είναι μόνο ένα από τα κριτήρια: χρειάζεται να ελεγχθούν και η οδόντωση, η κατασκευή της ράβδου και οι προδιαγραφές του συγκεκριμένου κατασκευαστή.

Μια μεταλλική οδοντωτή ράβδος και μια πλαστική ή σύνθετη κρεμαγιέρα μπορεί να ταιριάζουν σε διαφορετικές εφαρμογές, χωρίς η μία να είναι κατάλληλη για κάθε πόρτα. Πριν επιλεγεί κρεμαγιέρα συρόμενης πόρτας για μοτέρ συρόμενης πόρτας, πρέπει να επιβεβαιωθούν το φορτίο και οι απαιτήσεις του συστήματος.

Πρώτα, αξίζει να ξεκαθαριστεί ο ρόλος της κρεμαγιέρας και πώς συνεργάζεται με το μοτέρ.

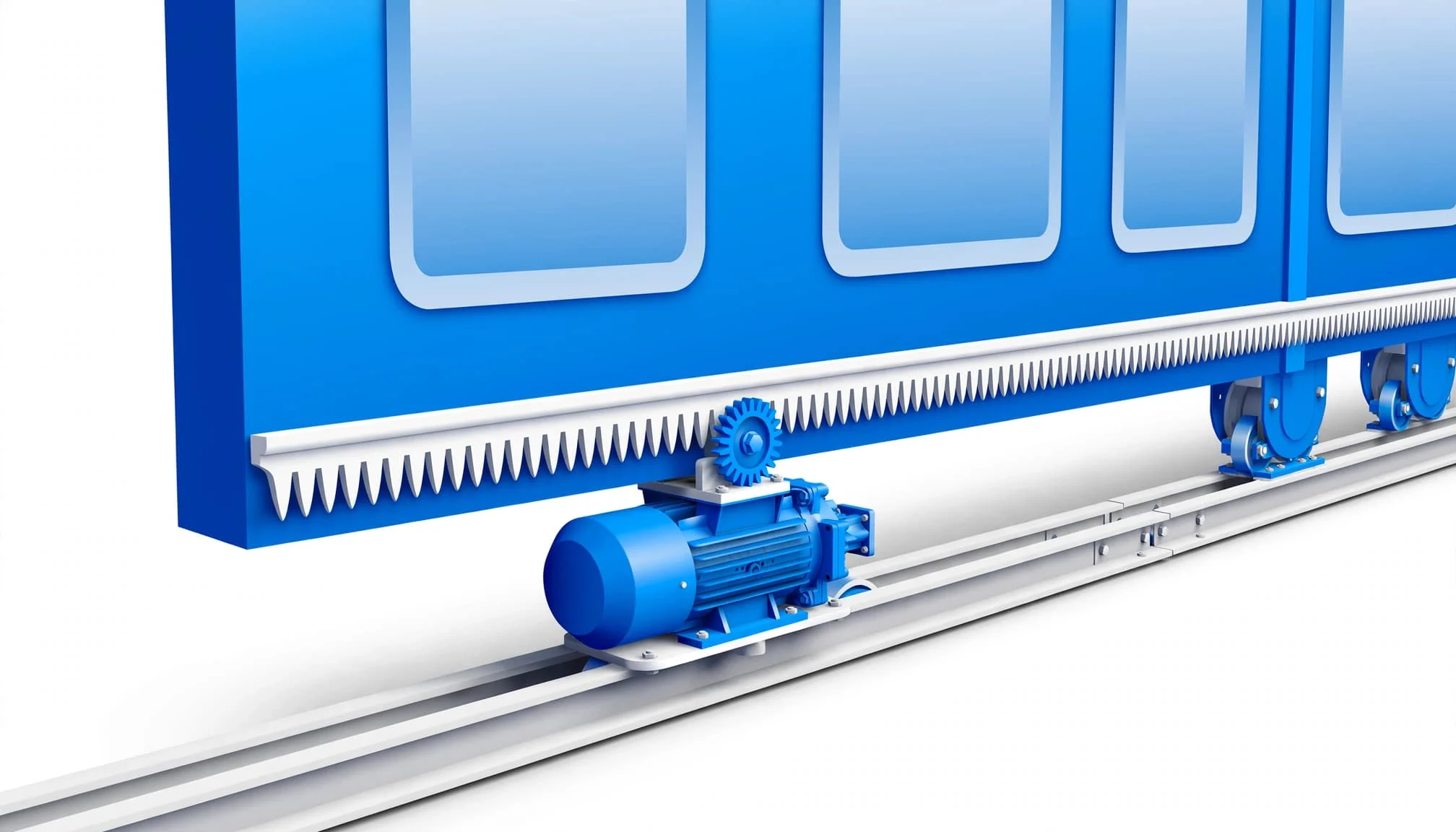

Τι κάνει η κρεμαγιέρα σε μια συρόμενη πόρτα

Η κρεμαγιέρα είναι η οδοντωτή ράβδος που μεταφέρει την κίνηση του μοτέρ στο φύλλο της πόρτας. Συνεργάζεται με το γρανάζι του μοτέρ και επιτρέπει στη συρόμενη πόρτα να ανοίγει και να κλείνει κατά μήκος της διαδρομής της. Η μεταλλική ή πλαστική κατασκευή επηρεάζει την επιλογή, αλλά η σωστή λειτουργία εξαρτάται και από τη συμβατότητα, την εγκατάσταση και την κατάσταση ολόκληρου του μηχανισμού.

Πώς μεταδίδεται η κίνηση

Καθώς λειτουργεί το μοτέρ συρόμενης αυλόπορτας, το γρανάζι του περιστρέφεται και εμπλέκεται στα δόντια της κρεμαγιέρας. Η περιστροφή του μετατρέπεται σε γραμμική κίνηση, μετακινώντας τη ράβδο και μαζί της το φύλλο της πόρτας. Η κρεμαγιέρα στερεώνεται κατά μήκος του φύλλου, ώστε αυτό να παραμένει σε επαφή μαζί της σε όλη τη διαδρομή.

Για να γίνει σωστή εμπλοκή, η οδόντωση της ράβδου πρέπει να ταιριάζει με το γρανάζι. Σε ορισμένα συστήματα, όπως στις κρεμαγιέρες module 4, η αντιστοιχία πρέπει να ελεγχθεί με βάση τις προδιαγραφές του συγκεκριμένου μοτέρ. Η ίδια η ονομασία ή το υλικό της κρεμαγιέρας δεν αρκεί για να επιβεβαιώσει τη συμβατότητα.

Η κρεμαγιέρα είναι μέρος ενός συστήματος

Η απόδοση δεν εξαρτάται μόνο από την οδοντωτή ράβδο. Ρόλο έχουν επίσης το βάρος του φύλλου, η ομαλή κύλιση, οι οδηγοί, τα μηχανικά τέρματα, το μοτέρ και η στερέωση της κρεμαγιέρας. Ακόμη και ένα κατάλληλο εξάρτημα μπορεί να λειτουργεί προβληματικά αν η πόρτα συναντά αντίσταση ή αν η οδόντωση δεν παραμένει σωστά ευθυγραμμισμένη με το γρανάζι.

Κατά την εγκατάσταση, χρειάζεται έλεγχος σε όλη τη διαδρομή, με χειροκίνητη μετακίνηση της πόρτας όπου προβλέπεται από το εγχειρίδιο του συστήματος. Οι οδηγίες της FAAC για την τοποθέτηση κρεμαγιέρας περιγράφουν ελέγχους ευθυγράμμισης και εμπλοκής για συγκεκριμένα μοντέλα. Οι αντίστοιχες ανοχές και διαδικασίες δεν πρέπει να θεωρούνται κοινές για κάθε μοτέρ.

Τι δείχνει η κακή εμπλοκή

Λανθασμένη ευθυγράμμιση, ακατάλληλο διάκενο ή ασυνεχής οδόντωση στα σημεία σύνδεσης μπορούν να προκαλέσουν θόρυβο, απότομη κίνηση και επιταχυνόμενη φθορά στα δόντια. Αν η πόρτα κινείται δύσκολα ή το γρανάζι χάνει την επαφή με τη ράβδο, χρειάζεται έλεγχος ολόκληρης της εγκατάστασης, όχι μόνο αντικατάσταση της κρεμαγιέρας.

Επομένως, η μεταλλική κρεμαγιέρα συρόμενης πόρτας δεν είναι αυτόματα η σωστή επιλογή για κάθε εφαρμογή, όπως και η πλαστική δεν αποκλείεται λόγω υλικού. Η επιλογή πρέπει να βασίζεται στο φορτίο, στη χρήση, στον τύπο του μοτέρ και στις προδιαγραφές του κατασκευαστή.

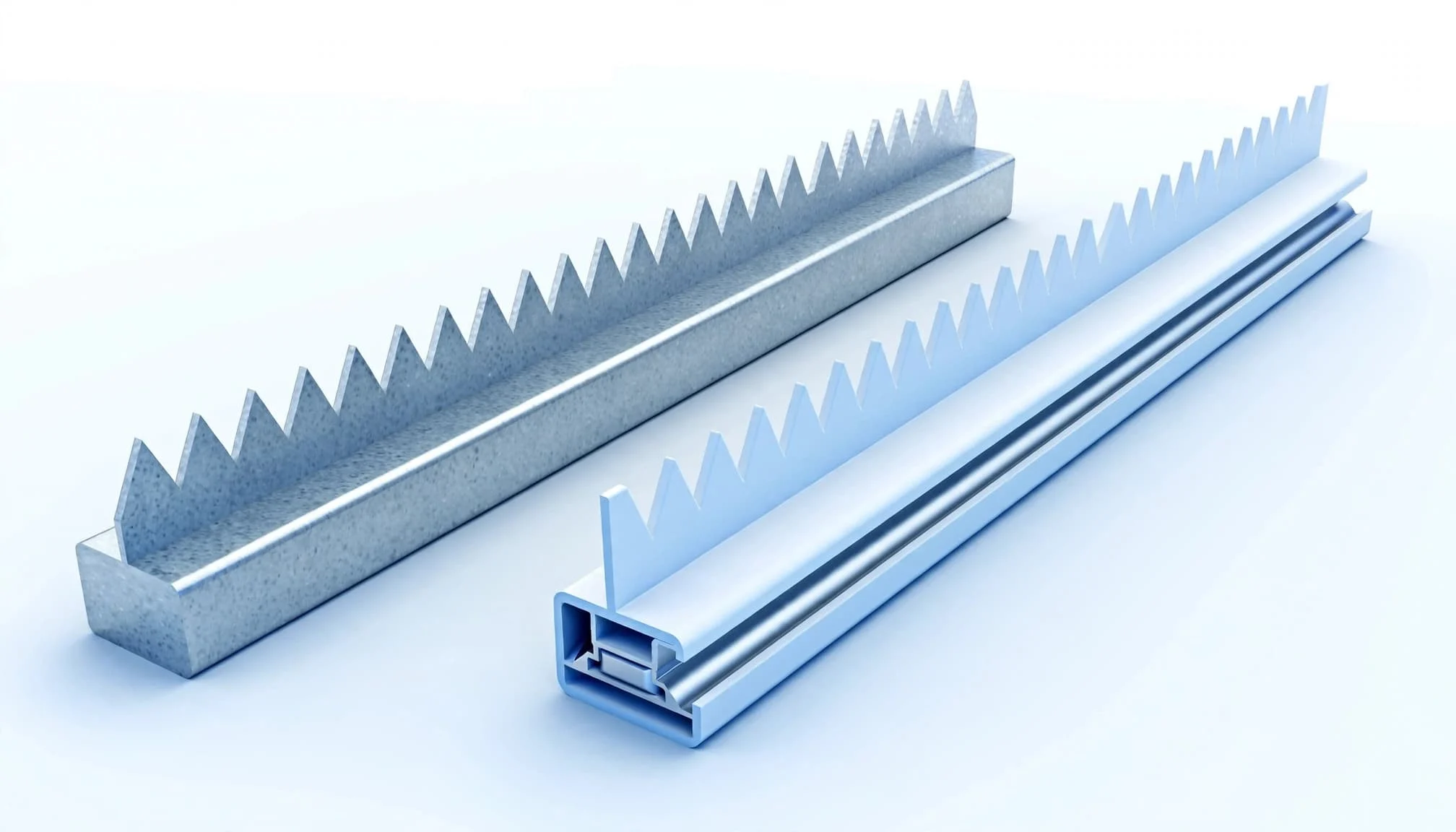

Μεταλλική ή πλαστική κρεμαγιέρα συρόμενης πόρτας: τι αλλάζει στην πράξη

Η διαφορά δεν περιορίζεται στο υλικό. Η κατασκευή, ο τρόπος στερέωσης και οι προδιαγραφές κάθε μοντέλου καθορίζουν αν η οδοντωτή ράβδος ταιριάζει στο φορτίο και στο μοτέρ συρόμενης αυλόπορτας. Γι’ αυτό, η επιλογή χρειάζεται να βασίζεται στα χαρακτηριστικά του συγκεκριμένου συστήματος και όχι σε γενικούς κανόνες για το μέταλλο ή το πλαστικό.

Κατασκευή και πρακτικές διαφορές

Οι μεταλλικές εκδόσεις μπορεί να είναι χαλύβδινες ή από γαλβανισμένο, δηλαδή γαλβανιζέ, χάλυβα. Ανάλογα με το προϊόν, στερεώνονται με βίδες, αποστάτες ή συγκόλληση, σύμφωνα με τις οδηγίες του κατασκευαστή. Στην κατηγορία μεταλλικών κρεμαγιέρων για συρόμενες πόρτες διατίθενται διαφορετικές κατασκευές. Επομένως, η ονομασία «μεταλλική» από μόνη της δεν περιγράφει το πάχος, τη διατομή ή τον τρόπο τοποθέτησης.

Ορισμένες κρεμαγιέρες που περιγράφονται ως πλαστικές είναι σύνθετες. Μπορεί να συνδυάζουν πολυμερές, όπως nylon, με μεταλλική ενίσχυση. Αυτό επηρεάζει την κατασκευή και τη μέθοδο στερέωσης, αλλά δεν αρκεί για να συμπεράνει κανείς την αντοχή ή τη διάρκεια ζωής τους. Η ακριβής σύνθεση και τα όρια του μοντέλου έχουν μεγαλύτερη σημασία από την απλή κατηγορία υλικού.

Κατασκευή	Πιθανά πλεονεκτήματα	Πιθανοί περιορισμοί	Τι χρειάζεται να ελεγχθεί
Χάλυβας ή γαλβανισμένος χάλυβας	Διατίθεται σε διαφορετικά πάχη και τρόπους στερέωσης	Η κατάλληλη διατομή και στερέωση διαφέρουν ανά μοντέλο	Φορτίο, πάχος, οδόντωση και οδηγίες τοποθέτησης
Πολυμερές με μεταλλική ενίσχυση	Σύνθετη κατασκευή, με προδιαγραφές που ορίζονται ανά προϊόν	Δεν ισχύει ένα κοινό όριο για όλες τις «πλαστικές» κρεμαγιέρες	Σύνθεση, επιτρεπόμενο φορτίο και συμβατότητα με το γρανάζι

Τα όρια φορτίου αφορούν συγκεκριμένα προϊόντα

Οι αριθμοί στους καταλόγους και στα εγχειρίδια δεν ισχύουν για ολόκληρη κατηγορία υλικού. Για παράδειγμα, η CAME 009CGZP δηλώνεται για πόρτες έως 600kg. Σε εγχειρίδιο FAAC, χαλύβδινη κρεμαγιέρα 8 mm αντιστοιχεί σε εφαρμογές έως 400 kg, ενώ η έκδοση 12 mm προορίζεται για εφαρμογές άνω των 400 kg. Πρόκειται για προδιαγραφές συγκεκριμένων προϊόντων και συστημάτων, όχι για γενικά όρια κάθε πλαστικής ή μεταλλικής κρεμαγιέρας.

Πριν από την επιλογή, χρειάζεται να αντιστοιχιστούν το πραγματικό φορτίο της πόρτας, η οδόντωση, το γρανάζι του μοτέρ και η συχνότητα χρήσης. Το στοιχείο αυτό πρέπει να είναι συμβατό με την οδόντωση της κρεμαγιέρας και τις οδηγίες του κατασκευαστή. Έτσι, η κρεμαγιέρα συρόμενης πόρτας επιλέγεται με βάση τη συνολική εφαρμογή και όχι μόνο την πρώτη εντύπωση από το υλικό της.

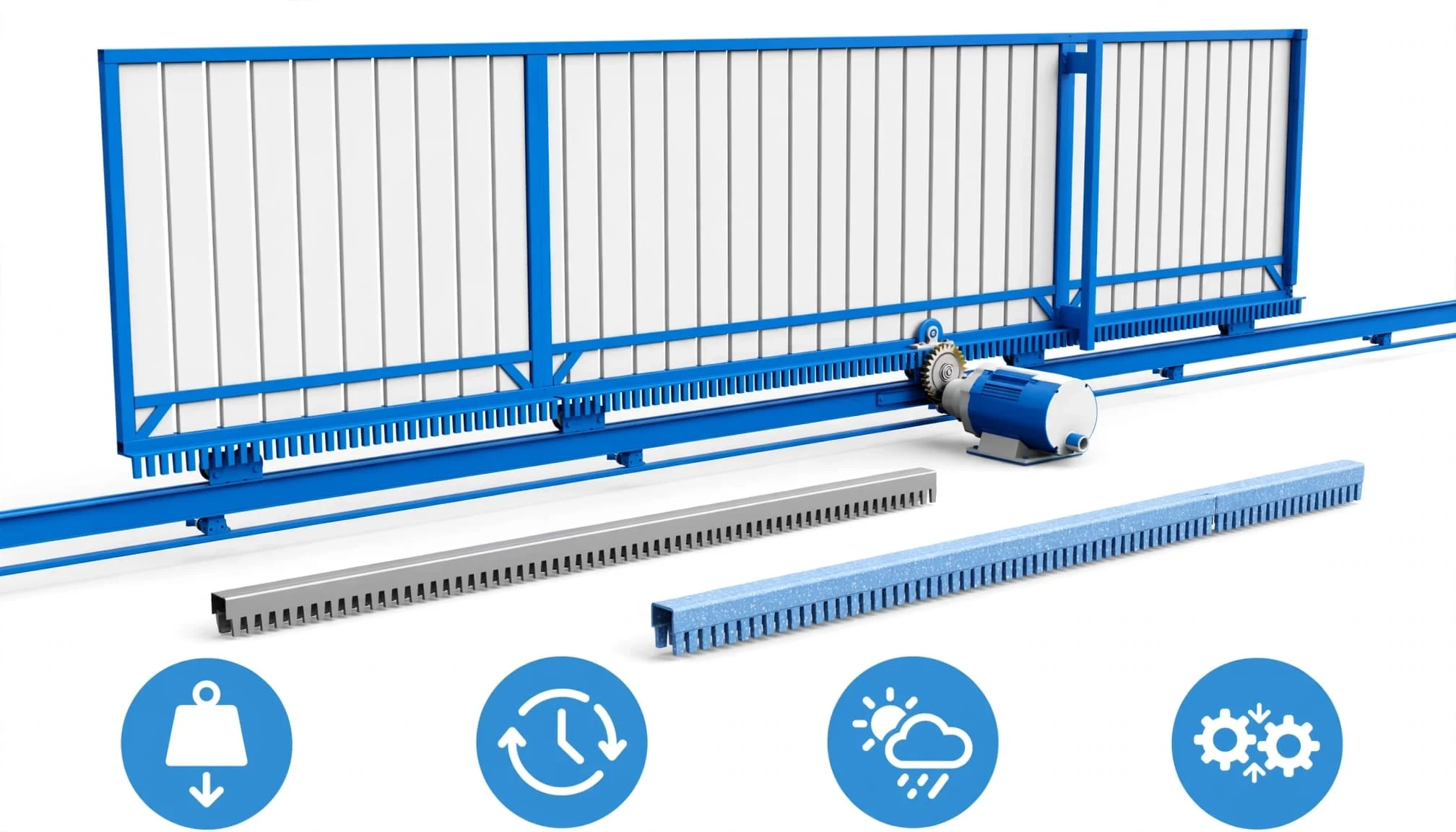

Πώς επιλέγεται κρεμαγιέρα συμβατή με το μοτέρ και το φορτίο

Η επιλογή ξεκινά από το πραγματικό βάρος του φύλλου και τις προδιαγραφές του μοτέρ του συστήματος. Έπειτα ελέγχονται η οδόντωση, το module, η συχνότητα χρήσης και το περιβάλλον λειτουργίας. Η κρεμαγιέρα αξιολογείται ως μέρος του συνολικού συρόμενου αυτοματισμού. Η μεταλλική κρεμαγιέρα συρόμενης πόρτας δεν είναι αυτομάτως κατάλληλη για κάθε βαριά πόρτα, όπως και μια σύνθετη πολυμερική κατασκευή δεν αποκλείεται μόνο λόγω υλικού.

Βάρος φύλλου και ένταση χρήσης

Πρώτα καταγράφεται το βάρος της πόρτας και επιβεβαιώνεται ότι το μοτέρ έχει σχεδιαστεί για αυτό το φορτίο. Η ονομαστική ικανότητα του μοτέρ δεν αρκεί από μόνη της για να επιλεγεί η οδοντωτή ράβδος. Χρειάζεται να ελεγχθεί και το επιτρεπόμενο φορτίο της συγκεκριμένης κρεμαγιέρας, όπως αναγράφεται στα τεχνικά στοιχεία του προϊόντος.

Η χρήση επηρεάζει επίσης την επιλογή. Μια συρόμενη πόρτα που ανοίγει λίγες φορές την ημέρα έχει διαφορετικές απαιτήσεις από μια είσοδο με συνεχή διέλευση οχημάτων. Σε εφαρμογές όπως η συρόμενη γκαραζόπορτα, ελέγξτε αν το μοτέρ συρόμενης γκαραζόπορτας και το σετ μοτέρ καλύπτουν το βάρος και τον κύκλο λειτουργίας. Σε δεύτερη περίπτωση, ελέγχονται προσεκτικά ο κύκλος λειτουργίας του μοτέρ και οι περιορισμοί χρήσης που ορίζει ο κατασκευαστής. Οι τιμές φορτίου δεν αποτελούν γενική εγγύηση για κάθε εφαρμογή. Για παράδειγμα, η CAME 009CGZP αναφέρεται για πόρτες έως 600 kg, ενώ σε συγκεκριμένο σύστημα FAAC η χαλύβδινη κρεμαγιέρα 8 mm προορίζεται για φύλλα έως 400 kg και η έκδοση 12 mm για μεγαλύτερα φορτία. Αυτές οι τιμές αφορούν τα συγκεκριμένα προϊόντα και συστήματα.

Οδόντωση και γρανάζι του μοτέρ

Η κρεμαγιέρα συρόμενης πόρτας πρέπει να έχει οδόντωση συμβατή με το γρανάζι του μοτέρ. Ελέγχεται το module και η γεωμετρία των δοντιών στο εγχειρίδιο του συγκεκριμένου συστήματος. Η ίδια ονομαστική ένδειξη σε δύο εξαρτήματα δεν επιβεβαιώνει από μόνη της πλήρη συμβατότητα.

Κατά την τοποθέτηση, τα δόντια πρέπει να παραμένουν σωστά εμπλεγμένα σε όλη τη διαδρομή. Στις ενώσεις των τμημάτων, δεν πρέπει να δημιουργείται σκαλοπάτι ή ασυνέχεια στην οδόντωση, καθώς μπορεί να προκαλέσει κραδασμούς και φθορά.

Περιβάλλον και έλεγχος εγκατάστασης

Σε εξωτερικό χώρο, συνεκτιμώνται η έκθεση σε υγρασία, σκόνη και διάβρωση, μαζί με την κατασκευή και τη στερέωση που προβλέπει ο κατασκευαστής. Για μεταλλική κρεμαγιέρα συρόμενης πόρτας ελέγχονται ο τύπος μετάλλου και η προστατευτική επίστρωση. Στις πολυμερικές ή σύνθετες εκδόσεις, επιβεβαιώνονται η σύνθεση και το επιτρεπόμενο φορτίο του συγκεκριμένου μοντέλου.

Μετά την εγκατάσταση, η πόρτα ελέγχεται χειροκίνητα σε ολόκληρη τη διαδρομή, σύμφωνα με το εγχειρίδιο. Η κρεμαγιέρα πρέπει να παραμένει ευθυγραμμισμένη με αυτό, χωρίς σημεία τριβής ή απώλειας εμπλοκής.

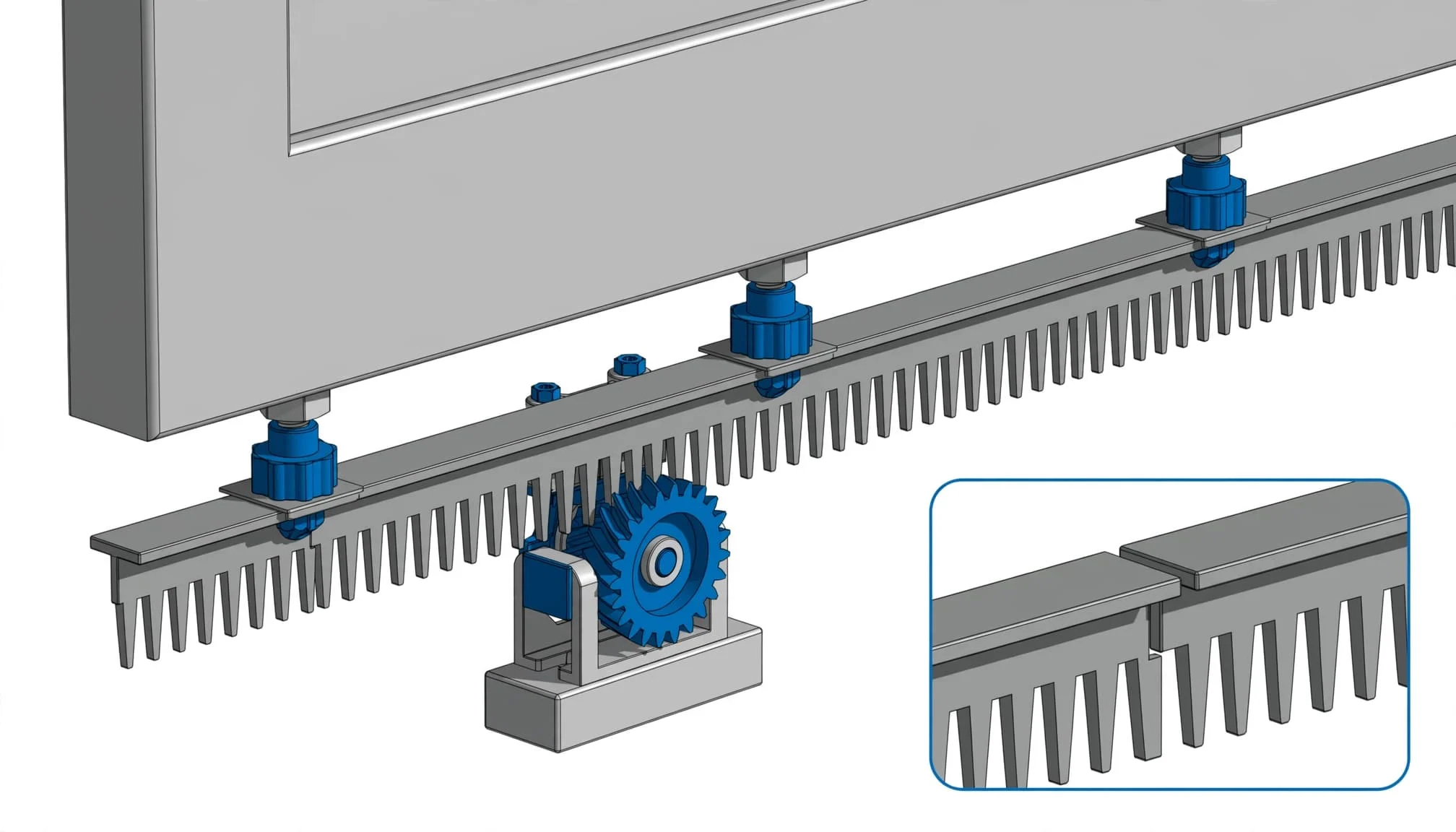

Στερέωση, ευθυγράμμιση και σωστά κενά λειτουργίας

Η σωστή στερέωση κρατά την κρεμαγιέρα συρόμενης πόρτας στη θέση της και βοηθά το γρανάζι να κινεί ομαλά το φύλλο. Η στερέωση και η ρύθμιση πρέπει να ακολουθούν το εγχειρίδιο του συγκεκριμένου μηχανισμού συρόμενης πόρτας. Οι διαστάσεις διάτρησης, η μέθοδος συγκόλλησης και το διάκενο λειτουργίας διαφέρουν ανά μοντέλο.

Στερεώστε χωρίς να παραμορφώσετε τη ράβδο

Ανάλογα με τον τύπο της οδοντωτής ράβδου και τις οδηγίες του κατασκευαστή, η στερέωση γίνεται με βίδες ή συγκόλληση. Όπου προβλέπεται, χρησιμοποιήστε αποστάτες και αφήστε περιθώριο ρύθμισης πριν οριστικοποιήσετε τη θέση της κρεμαγιέρας. Η ράβδος πρέπει να παραμείνει ευθεία, χωρίς να λυγίζει ή να πιέζεται κατά τη στερέωση.

Μην εφαρμόζετε διαστάσεις διάτρησης ή οδηγίες συγκόλλησης από άλλο εγχειρίδιο. Για παράδειγμα, οι οδηγίες εγκατάστασης FAAC για το συγκεκριμένο σύστημα περιγράφουν συγκεκριμένο τρόπο στήριξης και ρύθμισης. Αυτές οι λεπτομέρειες αφορούν το αντίστοιχο μοντέλο και δεν αποτελούν γενικό πρότυπο για κάθε μεταλλική κρεμαγιέρα συρόμενης πόρτας.

Ελέγξτε οριζοντίωση, εμπλοκή και διάκενο

Θέστε την πόρτα σε χειροκίνητη λειτουργία και ελέγξτε όλη τη διαδρομή, σύμφωνα με τις οδηγίες του συστήματος. Βεβαιωθείτε ότι η κρεμαγιέρα παραμένει οριζόντια και ότι το γρανάζι εμπλέκεται ομοιόμορφα στα δόντια. Στα σημεία σύνδεσης των τμημάτων, οι οδοντώσεις πρέπει να συνεχίζονται χωρίς σκαλοπάτι ή ασυνέχεια.

Όπου προβλέπονται, ελέγξτε τα τερματικά σημεία της διαδρομής και τα μηχανικά στοπ, που ορίζουν τα φυσικά όρια κίνησης. Οι τερματικοί διακόπτες ρυθμίζουν τη λειτουργία του μοτέρ και ελέγχονται ξεχωριστά, σύμφωνα με τις οδηγίες του κατασκευαστή.

Ρυθμίστε το διάκενο με βάση το εγχειρίδιο, όχι με εκτίμηση ή αντιγραφή τιμής από άλλο μοντέλο. Σε συγκεκριμένες οδηγίες FAAC προβλέπεται διάκενο περίπου 1,5 mm. Η τιμή αυτή αφορά τη συγκεκριμένη εφαρμογή και δεν είναι καθολικός κανόνας για κάθε μοτέρ ή κρεμαγιέρα.

Πριν θέσετε το σύστημα σε λειτουργία, χρησιμοποιήστε το παρακάτω checklist:

• Επιβεβαιώστε τη συμβατότητα κρεμαγιέρας και γραναζιού.
• Ελέγξτε ότι το φορτίο βρίσκεται εντός των προδιαγραφών του μοτέρ και της ράβδου.
• Βεβαιωθείτε ότι η στερέωση είναι σταθερή και δεν παραμορφώνει τη ράβδο.
• Ελέγξτε την οριζοντίωση, την ευθυγράμμιση και τη συνέχεια των δοντιών στις ενώσεις.
• Ρυθμίστε το διάκενο σύμφωνα με το εγχειρίδιο του συγκεκριμένου μοντέλου.
• Κινήστε χειροκίνητα την πόρτα μέχρι τα τέρματα και επιβεβαιώστε ότι δεν υπάρχει τριβή ή απώλεια εμπλοκής.

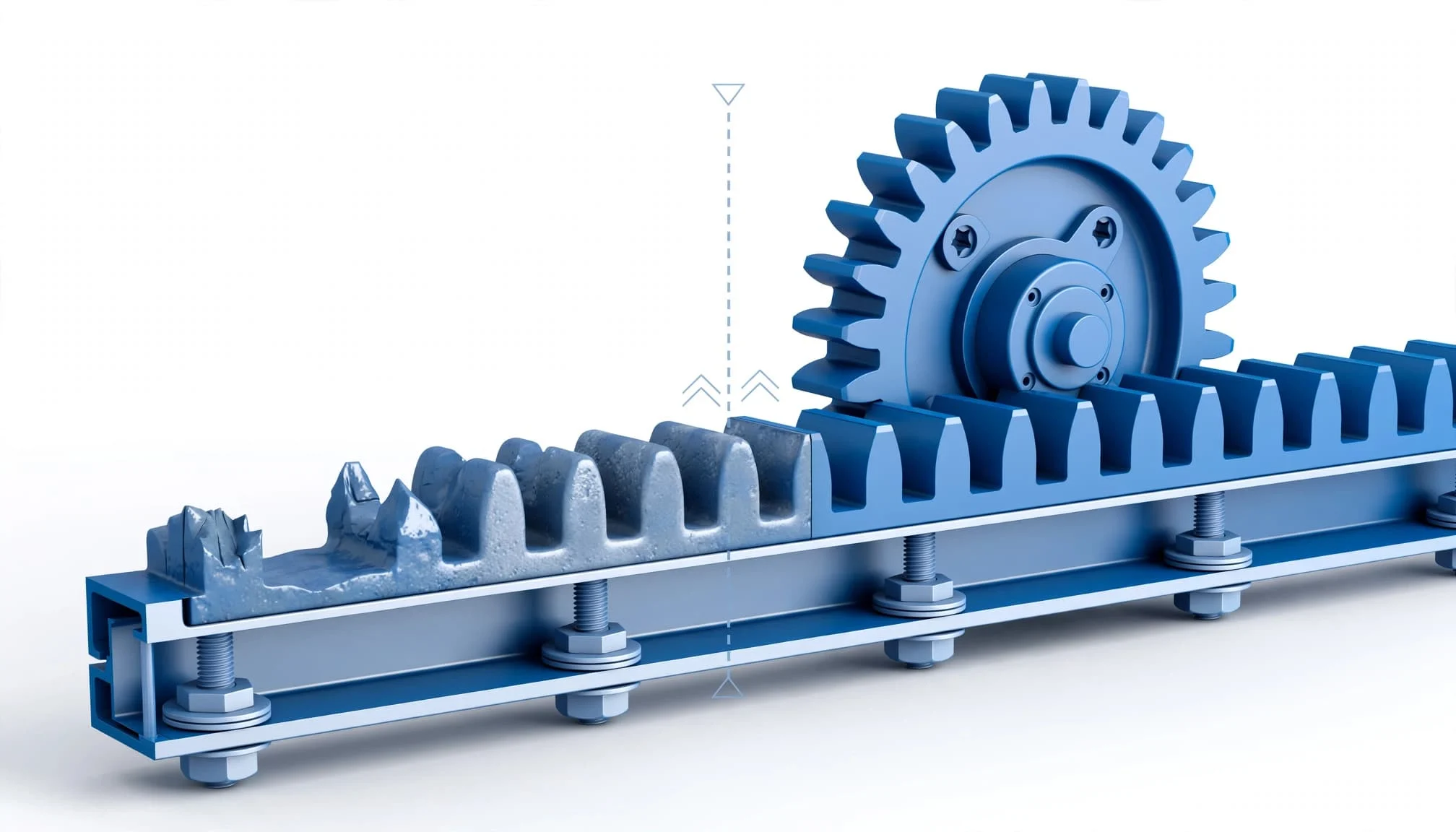

Πώς εντοπίζεται η φθορά και συντηρείται η κρεμαγιέρα

Η φθορά στην κρεμαγιέρα συρόμενης πόρτας μπορεί να επηρεάσει την εμπλοκή με το γρανάζι και την ομαλή κίνηση του φύλλου. Ο περιοδικός οπτικός έλεγχος και η δοκιμή σε όλη τη διαδρομή βοηθούν να εντοπιστούν προβλήματα πριν επιβαρυνθεί το μοτέρ συρόμενης αυλόπορτας.

Ενδείξεις που χρειάζονται έλεγχο

Ασυνήθιστος θόρυβος, κραδασμός ή δυσκολία στην κίνηση μπορεί να δείχνουν κακή εμπλοκή, χαλαρή στερέωση ή φθορά στα δόντια. Ο θόρυβος από μόνος του δεν αποδεικνύει ότι έχει φθαρεί η οδοντωτή ράβδος. Χρειάζεται έλεγχος και του γραναζιού, της ευθυγράμμισης και της κίνησης της πόρτας.

Κατά την επιθεώρηση, ελέγχονται τα δόντια για σπασίματα, παραμόρφωση ή έντονη ανομοιόμορφη φθορά. Εξετάζονται επίσης οι βίδες, οι αποστάτες, τα σημεία στερέωσης και οι ενώσεις διαδοχικών τμημάτων. Η χαλαρή στερέωση ή η ασυνέχεια στην οδόντωση μπορεί να διαταράξει την εμπλοκή, είτε πρόκειται για μεταλλική είτε για πλαστική κρεμαγιέρα.

Δοκιμή σε όλη τη διαδρομή

Η πόρτα ελέγχεται σε ολόκληρη τη διαδρομή, σύμφωνα με τη διαδικασία που ορίζει το εγχειρίδιο του συγκεκριμένου μοτέρ και της κρεμαγιέρας. Όπου προβλέπεται, η χειροκίνητη μετακίνηση βοηθά στον εντοπισμό σημείων τριβής, απότομης αντίστασης ή απώλειας επαφής ανάμεσα στο γρανάζι και τη ράβδο.

Αν εμφανιστεί πρόβλημα, ελέγχεται σε ποιο σημείο της διαδρομής συμβαίνει και αν επαναλαμβάνεται. Αυτή η καταγραφή βοηθά να διακριθεί μια τοπική ασυνέχεια στην κρεμαγιέρα από αντίσταση στην κύλιση ή άλλο πρόβλημα του μηχανισμού.

Σύμφωνα με το εγχειρίδιο, ο έλεγχος του αυτοματισμού μπορεί να περιλαμβάνει τα φωτοκύτταρα, όπως τα φωτοκύτταρα ασφαλείας ή τα φωτοκύτταρα με ανακλαστήρα. Μπορεί επίσης να καλύπτει το τηλεχειριστήριο, τον πίνακα ελέγχου και τον πινακοδέκτη. Αυτά είναι πρόσθετα στοιχεία του αυτοματισμού και ο έλεγχός τους δεν αντικαθιστά την επιθεώρηση της κρεμαγιέρας.

Συντήρηση σύμφωνα με το εγχειρίδιο

Δεν υπάρχει κοινό διάστημα συντήρησης ή ενιαίο όριο φθοράς για όλες τις κρεμαγιέρες. Η συχνότητα και τα κριτήρια ελέγχου εξαρτώνται από το προϊόν, το μοτέρ, το φορτίο και τις συνθήκες χρήσης. Ο περιοδικός οπτικός έλεγχος και η δοκιμή λειτουργίας πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή.

Ειδικά για το FAAC 844 C, το εγχειρίδιο απαγορεύει τη χρήση γράσου ή άλλων λιπαντικών ανάμεσα στην κρεμαγιέρα και το γρανάζι. Η οδηγία αφορά το συγκεκριμένο σύστημα και δεν ισχύει αυτομάτως για κάθε μοτέρ συρόμενης πόρτας. Πριν χρησιμοποιηθεί οποιοδήποτε λιπαντικό ή καθαριστικό, χρειάζεται έλεγχος των οδηγιών για το αντίστοιχο μοντέλο.

Συχνές ερωτήσεις

Ποια κρεμαγιέρα είναι καλύτερη, η μεταλλική ή η πλαστική;

Η κατάλληλη επιλογή εξαρτάται από το φορτίο της πόρτας, τη συχνότητα χρήσης και τις προδιαγραφές του μοτέρ και της κρεμαγιέρας. Το υλικό από μόνο του δεν αρκεί για να καθορίσει αν ένα μοντέλο ταιριάζει στην εφαρμογή.

Πώς ελέγχω αν η κρεμαγιέρα είναι συμβατή με το μοτέρ;

Ελέγξτε το module και τη γεωμετρία των δοντιών στο εγχειρίδιο του συγκεκριμένου συστήματος. Επιβεβαιώστε επίσης ότι η κρεμαγιέρα και το μοτέρ καλύπτουν το φορτίο της πόρτας.

Ποια σημάδια μπορεί να δείχνουν φθορά στην κρεμαγιέρα;

Ασυνήθιστος θόρυβος, κραδασμοί ή δυσκολία στην κίνηση μπορεί να σχετίζονται με κακή εμπλοκή, χαλαρή στερέωση ή φθορά. Ελέγξτε τα δόντια, τις ενώσεις, την ευθυγράμμιση και το γρανάζι, καθώς ο θόρυβος από μόνος του δεν αποδεικνύει φθορά της κρεμαγιέρας.

Χρειάζεται λίπανση η κρεμαγιέρα;

Ακολουθήστε τις οδηγίες του κατασκευαστή για το συγκεκριμένο μοντέλο, καθώς δεν ισχύει ένας κοινός κανόνας για όλα τα συστήματα. Για παράδειγμα, το εγχειρίδιο του FAAC 844 C απαγορεύει τη χρήση γράσου ή άλλων λιπαντικών ανάμεσα στην κρεμαγιέρα και το γρανάζι.

Συμπέρασμα

Το υλικό από μόνο του δεν καθορίζει αν μια κρεμαγιέρα συρόμενης πόρτας είναι κατάλληλη. Η μεταλλική οδοντωτή ράβδος και η πολυμερική ή σύνθετη κατασκευή έχουν διαφορετικά χαρακτηριστικά, όμως η επιλογή εξαρτάται από το φορτίο, τον τύπο του μοτέρ, τη συχνότητα χρήσης και τις προδιαγραφές του κατασκευαστή.

Πριν επιλεγεί εξάρτημα, χρειάζεται έλεγχος της συμβατότητας του γραναζιού, της οδόντωσης και της στερέωσης. Μετά την εγκατάσταση, δοκιμάζεται όλο το σύστημα σε όλη τη διαδρομή, ώστε να επιβεβαιωθούν η σωστή εμπλοκή, η ευθυγράμμιση και η ομαλή κίνηση.
