Φάρος γκαραζόπορτας με κεραία: λειτουργία και συμβατότητα

Ο φάρος γκαραζόπορτας δίνει ορατή προειδοποίηση όταν η πόρτα κινείται, ενώ σε ορισμένα μοντέλα υπάρχει και κεραία για τη λήψη του σήματος από το τηλεχειριστήριο. Οι δύο λειτουργίες είναι ξεχωριστές: ο φωτισμός προειδοποιεί όσους βρίσκονται κοντά, ενώ η κεραία συνδέεται με τον δέκτη RF.

Για τεχνικούς και ιδιοκτήτες, η σωστή επιλογή εξαρτάται από τον πίνακα ελέγχου, την ηλεκτρική παροχή και το ακριβές μοντέλο. Ένα παράδειγμα φάρου αυτοματισμού φαίνεται στο βίντεο για τον φάρο ICON Cardin.

Βασικά σημεία

• Η λυχνία αναβοσβήνει για να προειδοποιεί ότι η γκαραζόπορτα κινείται. Η κεραία, όπου υπάρχει, συνδέεται ξεχωριστά στον δέκτη RF.
• Η ενσωματωμένη κεραία δεν εγγυάται μεγαλύτερη εμβέλεια. Η λειτουργία της εξαρτάται από τη σωστή σύνδεση και τη συμβατότητα με τον δέκτη και τα τηλεχειριστήρια.
• Πριν επιλεγεί φάρος γκαραζόπορτας με κεραία, ελέγχονται η τάση και ο τύπος εξόδου του πίνακα, δηλαδή AC ή DC.
• Η συμβατότητα δεν κρίνεται μόνο από τη μάρκα ή την ονομαστική τάση. Χρειάζεται έλεγχος του ακριβούς μοντέλου και των οδηγιών κατασκευαστή.
• Για τη συνδεσμολογία, ακολουθούνται οι οδηγίες του συγκεκριμένου προϊόντος, όπως το εγχειρίδιο εγκατάστασης FAAC XLED.

Τι προσφέρει ο φάρος γκαραζόπορτας με κεραία στον αυτοματισμό;

Ο φάρος γκαραζόπορτας με κεραία συνδυάζει δύο λειτουργίες. Η λυχνία προειδοποιεί οπτικά όταν κινείται η πόρτα, ενώ η κεραία συνδέεται στον δέκτη για τη λήψη εντολών από το τηλεχειριστήριο. Η παρουσία κεραίας δεν εγγυάται μεγαλύτερη εμβέλεια, καθώς παίζουν ρόλο ο δέκτης, η συχνότητα, η εγκατάσταση και το περιβάλλον.

Πώς λειτουργεί η προειδοποιητική λυχνία

Κατά την κίνηση της γκαραζόπορτας, η λυχνία μπορεί να αναβοσβήνει με δύο τρόπους. Σε ορισμένα συστήματα, ο πίνακας ελέγχου στέλνει διακοπτόμενο σήμα στον φάρο. Σε άλλα, ο πίνακας παρέχει ρεύμα και ο ενσωματωμένος ταλαντωτής του φάρου δημιουργεί τις αναλαμπές.

Η ένδειξη LED περιγράφει την τεχνολογία της λυχνίας, όχι τον τρόπο δημιουργίας των αναλαμπών. Σε ορισμένα μοντέλα, η επιλογή ανάμεσα σε σταθερό φως και αναλαμπή γίνεται με βραχυκυκλωτήρα, μόνο αν το προβλέπει το εγχειρίδιο.

Ο τρόπος λειτουργίας εξαρτάται από τον συνδυασμό πίνακα και φάρου. Πριν από την επιλογή, ελέγξτε αν η έξοδος του πίνακα παρέχει AC ή DC, ποια τάση δίνει και αν το σήμα είναι παλμικό ή σταθερό. Για παράδειγμα, στον Key LUMY 230V αναφέρεται ενσωματωμένος ταλαντωτής, αλλά αυτό δεν είναι χαρακτηριστικό κάθε φάρου.

Πώς μεταφέρει το σήμα η κεραία RF

Η κεραία συλλαμβάνει το ραδιοσήμα του τηλεχειριστηρίου και το οδηγεί στον δέκτη, ο οποίος αποκωδικοποιεί την εντολή. Συνδέεται στην προβλεπόμενη είσοδο RF του δέκτη, ξεχωριστά από τις ηλεκτρικές συνδέσεις του φάρου.

Η συχνότητα πρέπει να συμφωνεί με εκείνη του δέκτη και των τηλεχειριστηρίων. Τα 433,92 MHz αφορούν συγκεκριμένα μοντέλα, όπως ορισμένους φάρους Key Automation, και δεν είναι κοινή συχνότητα για όλους τους αυτοματισμούς. Η σωστή τάση από μόνη της δεν επιβεβαιώνει τη συμβατότητα RF. Για σωστή επιλογή και συνδεσμολογία, ελέγξτε το ακριβές μοντέλο και τις οδηγίες του κατασκευαστή.

Γιατί έχει σημασία να φαίνεται η κίνηση της πόρτας

Ο προειδοποιητικός φάρος παρέχει οπτική σήμανση σε πεζούς, οδηγούς και όσους βρίσκονται κοντά όταν κινείται η γκαραζόπορτα. Η λυχνία λειτουργεί ως φλας, ενώ η κεραία RF, όπου υπάρχει, λαμβάνει εντολές από το τηλεχειριστήριο. Πρόκειται για διαφορετικές λειτουργίες, με διαφορετικές συνδέσεις και σκοπό.

Πότε βοηθά η οπτική προειδοποίηση

Σε μια κοινόχρηστη είσοδο με γκαραζόπορτες, η λυχνία ενημερώνει όσους πλησιάζουν ότι η πόρτα ανοίγει ή κλείνει. Είναι χρήσιμη και όταν ένα όχημα βγαίνει προς πεζοδρόμιο, όπου η κίνηση μπορεί να μην είναι άμεσα ορατή στους πεζούς ή στους διερχόμενους οδηγούς.

Η προειδοποίηση έχει πρακτική αξία και σε γκαράζ με περιορισμένη ορατότητα, για παράδειγμα όταν η είσοδος βρίσκεται πίσω από γωνία ή η πόρτα δεν φαίνεται από το σημείο όπου περιμένει κάποιος. Δεν εγγυάται ότι θα αποτραπεί ατύχημα, αλλά κάνει την κίνηση πιο αντιληπτή. Η λυχνία είναι συμπληρωματικό μέσο και δεν αντικαθιστά τα φωτοκύτταρα, άλλες διατάξεις ασφαλείας ή τις οδηγίες ασφαλούς χρήσης. Οι οδηγίες ενός συστήματος, όπως το εγχειρίδιο του Nice RD400, περιγράφουν χωριστά τη σύνδεση της λυχνίας και των φωτοκυττάρων.

Τι επηρεάζει την ορατότητα του φάρου

Η θέση και ο προσανατολισμός καθορίζουν αν η λυχνία φαίνεται από τα σημεία προσέγγισης. Ο εγκαταστάτης επιλέγει θέση χωρίς εμπόδια, σύμφωνα με τις οδηγίες στερέωσης και λειτουργίας του κατασκευαστή. Ένα μοντέλο που υποστηρίζει συγκεκριμένο προσανατολισμό δεν πρέπει να τοποθετείται αυθαίρετα σε διαφορετική θέση.

Μετρά και ο φωτισμός του περιβάλλοντος. Έντονο ηλιακό φως ή φωτισμός δρόμου μπορεί να μειώσει την αντίθεση της αναλαμπής. Το χρώμα και η ένταση της λυχνίας επηρεάζουν επίσης το πόσο εύκολα ξεχωρίζει, χωρίς να αποτελούν από μόνα τους ένδειξη συμβατότητας. Βρωμιά ή θαμπάδα στο κάλυμμα περιορίζουν επίσης την απόδοση. Ο καθαρισμός και η επιλογή της συσκευής πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή και τις προδιαγραφές του πίνακα ελέγχου.

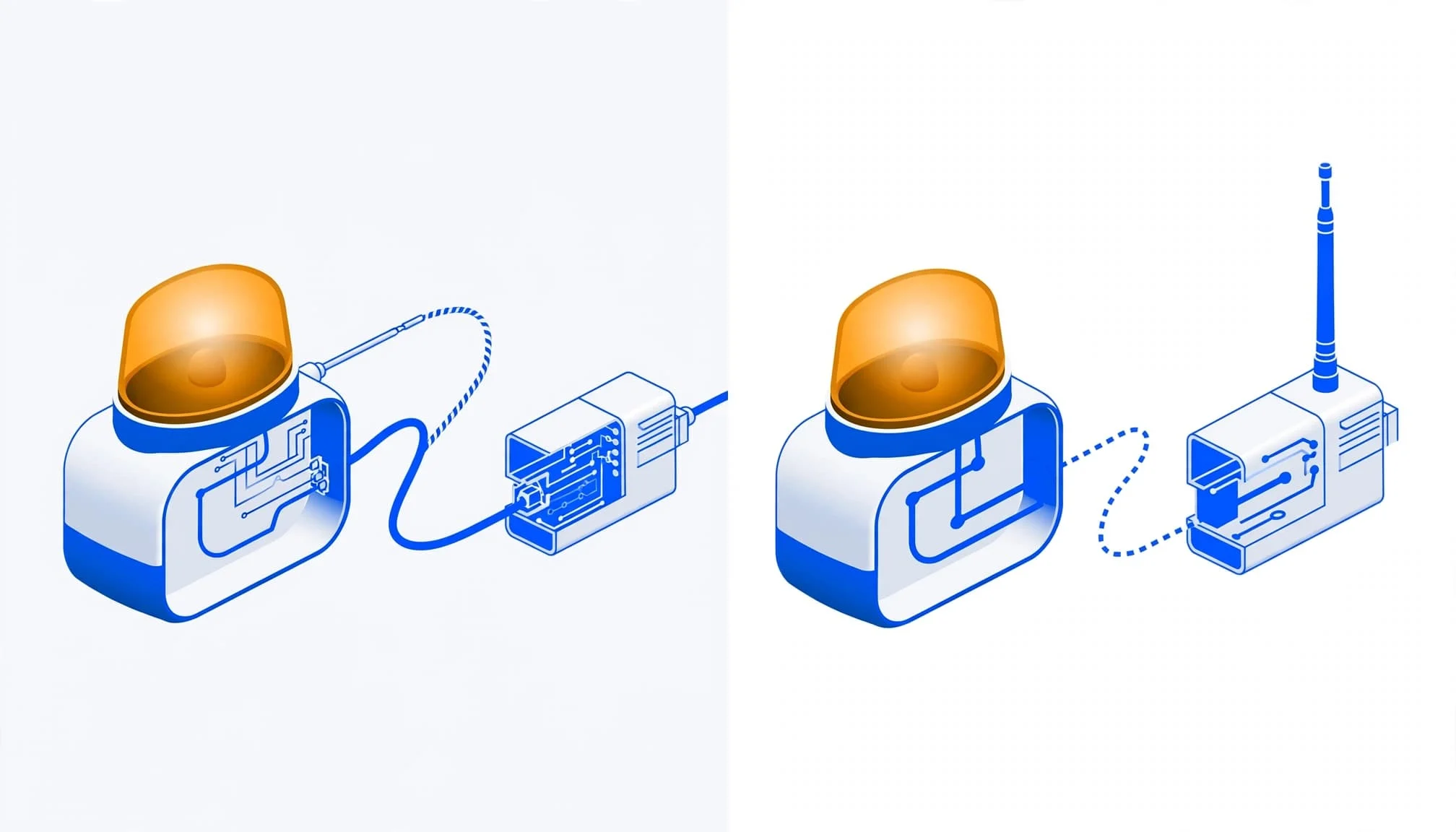

Φάρος με κεραία ή χωρίς: ποια είναι η πρακτική διαφορά;

Η βασική διαφορά αφορά τη λήψη του σήματος από το τηλεχειριστήριο, όχι τον προειδοποιητικό φωτισμό. Και στις δύο περιπτώσεις, ο φάρος αναβοσβήνει όταν κινείται η πόρτα, εφόσον είναι συμβατός με την έξοδο και τη λειτουργία του πίνακα ελέγχου.

Πότε επιλέγεται φάρος με ενσωματωμένη κεραία

Ένας φάρος γκαραζόπορτας με κεραία συνδυάζει σε μία μονάδα την προειδοποιητική λυχνία και το στοιχείο κεραίας RF. Η λυχνία συνδέεται στην έξοδο φάρου του πίνακα, ενώ η κεραία πρέπει να συνδεθεί στην προβλεπόμενη είσοδο του δέκτη. Η μία σύνδεση δεν υποκαθιστά την άλλη.

Η επιλογή αυτή έχει νόημα όταν ο συγκεκριμένος δέκτης υποστηρίζει εξωτερική κεραία και το μοντέλο του φάρου προβλέπει τη σωστή σύνδεση. Πριν από την εγκατάσταση, ελέγχονται η συχνότητα και το πρωτόκολλο RF σε σχέση με τον δέκτη και τα τηλεχειριστήρια. Για παράδειγμα, η ενσωματωμένη κεραία 433,92 MHz σε ορισμένα μοντέλα Key δεν αποτελεί ένδειξη συμβατότητας με κάθε δέκτη στην ίδια συχνότητα.

Παράλληλα, επιβεβαιώνονται η τάση ηλεκτρικής παροχής και ο τύπος εξόδου του πίνακα, AC ή DC. Η συμβατότητα παροχής ρεύματος και η συμβατότητα RF είναι δύο διαφορετικοί έλεγχοι.

Πότε αρκεί ένας φάρος χωρίς κεραία

Φάρος χωρίς κεραία είναι κατάλληλος όταν ο δέκτης διαθέτει ήδη ξεχωριστή κεραία ή όταν η διάταξη του αυτοματισμού δεν προβλέπει πρόσθετη. Σε αυτή την περίπτωση, ο φάρος καλύπτει την ανάγκη οπτικής προειδοποίησης, ενώ η λήψη του τηλεχειριστηρίου βασίζεται στην υπάρχουσα λύση του συστήματος.

Η επιλογή δεν είναι κατώτερη. Εξαρτάται από τον πίνακα, τον δέκτη και τις οδηγίες του κατασκευαστή. Ο τεχνικός ελέγχει τον ακριβή κωδικό, την τροφοδοσία και το διάγραμμα συνδεσμολογίας, αντί να επιλέγει μόνο βάσει εμφάνισης ή μάρκας.

Πώς ελέγχεται η συμβατότητα με τον πίνακα ελέγχου

Η συμβατότητα ενός φάρου γκαραζόπορτας με κεραία ελέγχεται με βάση το ακριβές μοντέλο του πίνακα και την έξοδο για τον φάρο. Η τάση του μοτέρ δεν αρκεί για να προσδιοριστεί η σωστή ηλεκτρική παροχή, ενώ η σύνδεση φωτισμού διαφέρει από τη σύνδεση κεραίας RF.

Τάση, AC ή DC και τρόπος αναλαμπής

Η ένδειξη «24V» δεν αρκεί ως προδιαγραφή. Πρέπει να ελέγξεις τα επιτρεπόμενα όρια τάσης του φάρου και αν η έξοδος του πίνακα παρέχει εναλλασσόμενο ρεύμα (AC) ή συνεχές (DC). Σε προδιαγραφές συγκεκριμένων προϊόντων μπορεί να αναγράφονται εύρη όπως 12-24V AC/DC ή 85-265V AC/DC. Τα εύρη αυτά δεν ισχύουν καθολικά και δεν επιβεβαιώνουν από μόνα τους τη συμβατότητα, γι’ αυτό απαιτείται έλεγχος του εγχειριδίου.

Για παράδειγμα, το Key LUMY 24V αναφέρεται για 24 V DC, ενώ το Key ECLIPSE υποστηρίζει 24–35 V DC ή 20–24 V AC. Οι δύο ενδείξεις δεν είναι ισοδύναμες.

Ελέγχεται επίσης αν ο πίνακας δίνει παλμική ή σταθερή έξοδο. Σε ορισμένα συστήματα, η έξοδος διακόπτει την τροφοδοσία και δημιουργεί τις αναλαμπές. Άλλοι φάροι χρειάζονται σταθερή ηλεκτρική παροχή και χρησιμοποιούν ενσωματωμένο ταλαντωτή. Πριν από τη σύνδεση, ο εγκαταστάτης διασταυρώνει το διάγραμμα ακροδεκτών με τις οδηγίες του συγκεκριμένου πίνακα και φάρου.

Συχνότητα κεραίας και προβλεπόμενοι ακροδέκτες

Η ηλεκτρική παροχή του φάρου συνδέεται στην έξοδο προειδοποιητικού φωτισμού. Η κεραία, αντίθετα, οδηγείται στην προβλεπόμενη είσοδο RF του δέκτη, όχι στους ακροδέκτες τροφοδοσίας του φάρου. Αν ο δέκτης δεν διαθέτει συμβατή είσοδο κεραίας, η ενσωμάτωσή της στον φάρο δεν αρκεί για να λειτουργήσει.

Η σωστή τάση δεν επιβεβαιώνει συμβατότητα συχνότητας ή πρωτοκόλλου. Τα 433,92 MHz, για παράδειγμα, αναφέρονται σε συγκεκριμένα προϊόντα Key και δεν αποτελούν καθολική προδιαγραφή. Πλακέτες όπως η Autotech 5070S με δέκτη 433,92 MHz δείχνουν ότι οι λειτουργίες RF εξαρτώνται από το μοντέλο. Ελέγχονται, λοιπόν, η συχνότητα του δέκτη και των τηλεχειριστηρίων, καθώς και οι ακροδέκτες που ορίζει ο κατασκευαστής.

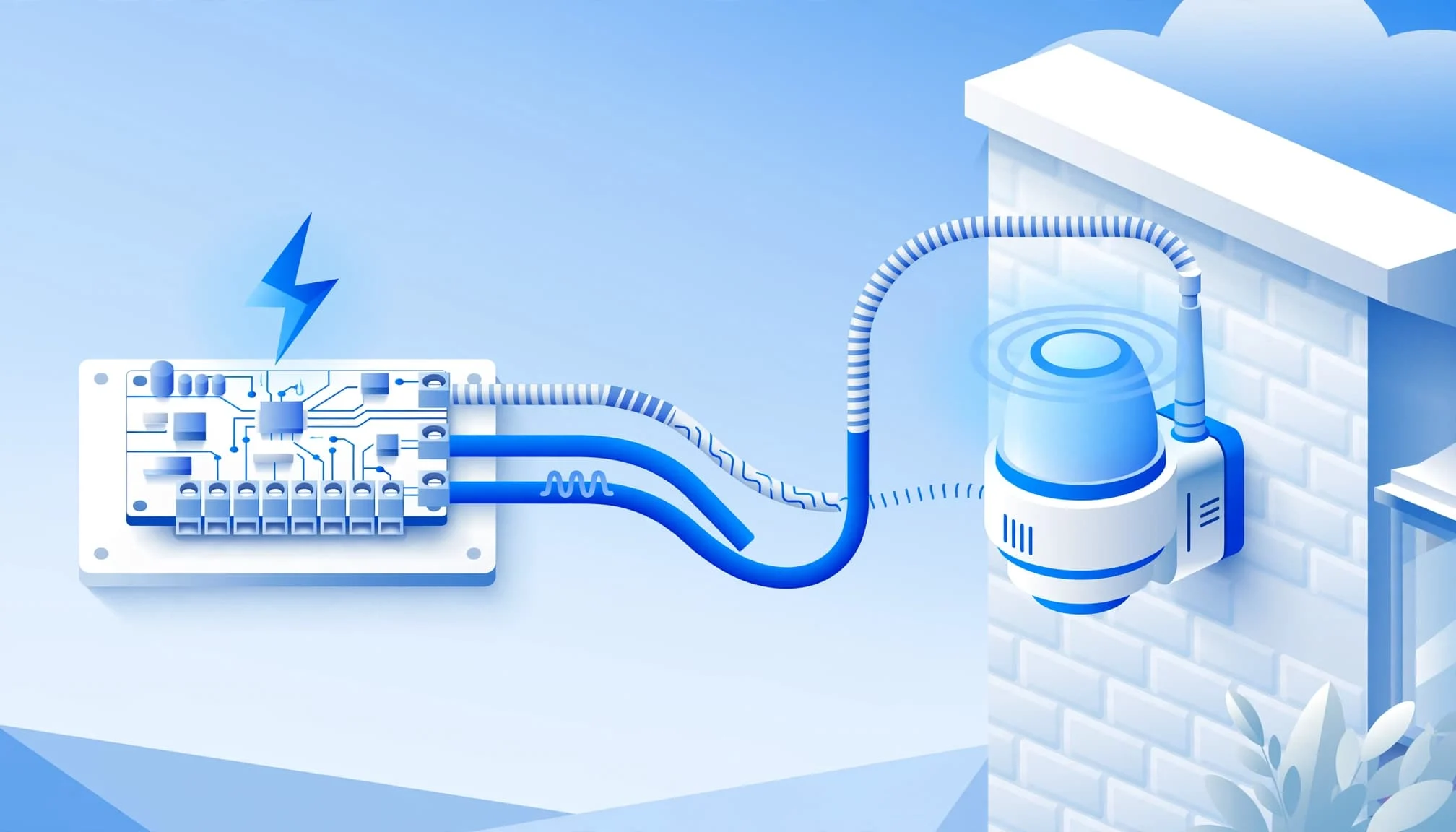

Ποια κριτήρια βοηθούν στην επιλογή του σωστού φάρου

Η επιλογή φάρου γκαραζόπορτας ξεκινά από τις προδιαγραφές του πίνακα και του συγκεκριμένου μοντέλου, όχι μόνο από τη μάρκα ή την εμφάνιση. Ο φάρος παρέχει οπτική προειδοποίηση, ενώ η κεραία, όπου υπάρχει, συνδέεται ξεχωριστά στον δέκτη RF. Ελέγχονται επίσης η ορατότητα, η θέση εγκατάστασης και ο πλήρης κωδικός προϊόντος.

Έλεγχος ηλεκτρικών και τεχνικών χαρακτηριστικών

Συγκρίνεται η απαιτούμενη τάση του φάρου με την έξοδο του πίνακα. Χρειάζεται να είναι γνωστά τόσο η τιμή της τάσης όσο και ο τύπος ρεύματος, AC ή DC. Ελέγχονται επίσης η κατανάλωση και ο τρόπος αναλαμπής: ο πίνακας μπορεί να δίνει παλμική έξοδο ή σταθερή τροφοδοσία, ενώ ορισμένοι φάροι δημιουργούν τις αναλαμπές με ενσωματωμένο ταλαντωτή.

Οι προδιαγραφές αλλάζουν ακόμη και μεταξύ εκδόσεων της ίδιας σειράς. Για παράδειγμα, το CAME KLED αναφέρεται για 120–230 Vac, ενώ το KLED24 για 24 Vac ή Vdc. Η ένδειξη 24V από μόνη της δεν επιβεβαιώνει τη συμβατότητα με κάθε πίνακα. Οι τιμές αυτές αφορούν τους συγκεκριμένους κωδικούς και χρειάζονται επιβεβαίωση στο αντίστοιχο εγχειρίδιο.

Αν ο φάρος διαθέτει κεραία, ελέγχεται χωριστά η συχνότητά της και η συμβατότητά της με τον δέκτη και τα τηλεχειριστήρια. Η ένδειξη 433,92 MHz σε ένα μοντέλο δεν εγγυάται ότι κάθε σύστημα θα δεχτεί την κεραία.

Προστασία από το περιβάλλον και τοποθέτηση

Ο βαθμός IP πρέπει να αντιστοιχεί στη θέση εγκατάστασης και στην έκθεση σε βροχή και σκόνη. Για παράδειγμα, το Key LUMY 24V αναφέρεται με IP44, ενώ το ECLIPSE με IP54. Αυτές οι τιμές δεν ισχύουν αυτόματα για κάθε έκδοση μιας σειράς.

Ελέγχεται επίσης αν το μοντέλο επιτρέπει οριζόντια ή κάθετη στερέωση. Η βάση στήριξης πρέπει να τοποθετείται έτσι ώστε η λυχνία, όπως ένα LED, να είναι ορατή από τα σημεία προσέγγισης, σύμφωνα με τις οδηγίες του κατασκευαστή.

Έλεγχος εγχειριδίου πριν από την εγκατάσταση

Πριν από την επιλογή ή τη σύνδεση, διασταυρώνεται ο πλήρης κωδικός προϊόντος, το διάγραμμα ακροδεκτών, η πολικότητα όπου προβλέπεται και ο τρόπος στερέωσης. Επιβεβαιώνεται ότι ο πίνακας υποστηρίζει την ηλεκτρική παροχή και τις λειτουργίες του συγκεκριμένου φάρου.

Η συμβατότητα για εφαρμογή σε αυτοματισμό αυλόπορτας ή σε ρολά δεν θεωρείται δεδομένη. Ελέγχεται στον ακριβή κωδικό προϊόντος και στο εγχειρίδιο.

Μια γενική περιγραφή καταστήματος δεν υποκαθιστά το επίσημο εγχειρίδιο. Αν λείπει το διάγραμμα ή δεν διευκρινίζεται η συμβατότητα, η εγκατάσταση πρέπει να περιμένει μέχρι να ελεγχθούν τα έγγραφα του κατασκευαστή.

Συχνές ερωτήσεις

Οι παρακάτω διευκρινίσεις αφορούν τη συμβατότητα και τη σύνδεση του φάρου, όχι μόνο την εμφάνιση ή την ονομαστική τάση του. Για κάθε μοντέλο, οι οδηγίες του κατασκευαστή και το διάγραμμα ακροδεκτών καθορίζουν τη σωστή εγκατάσταση.

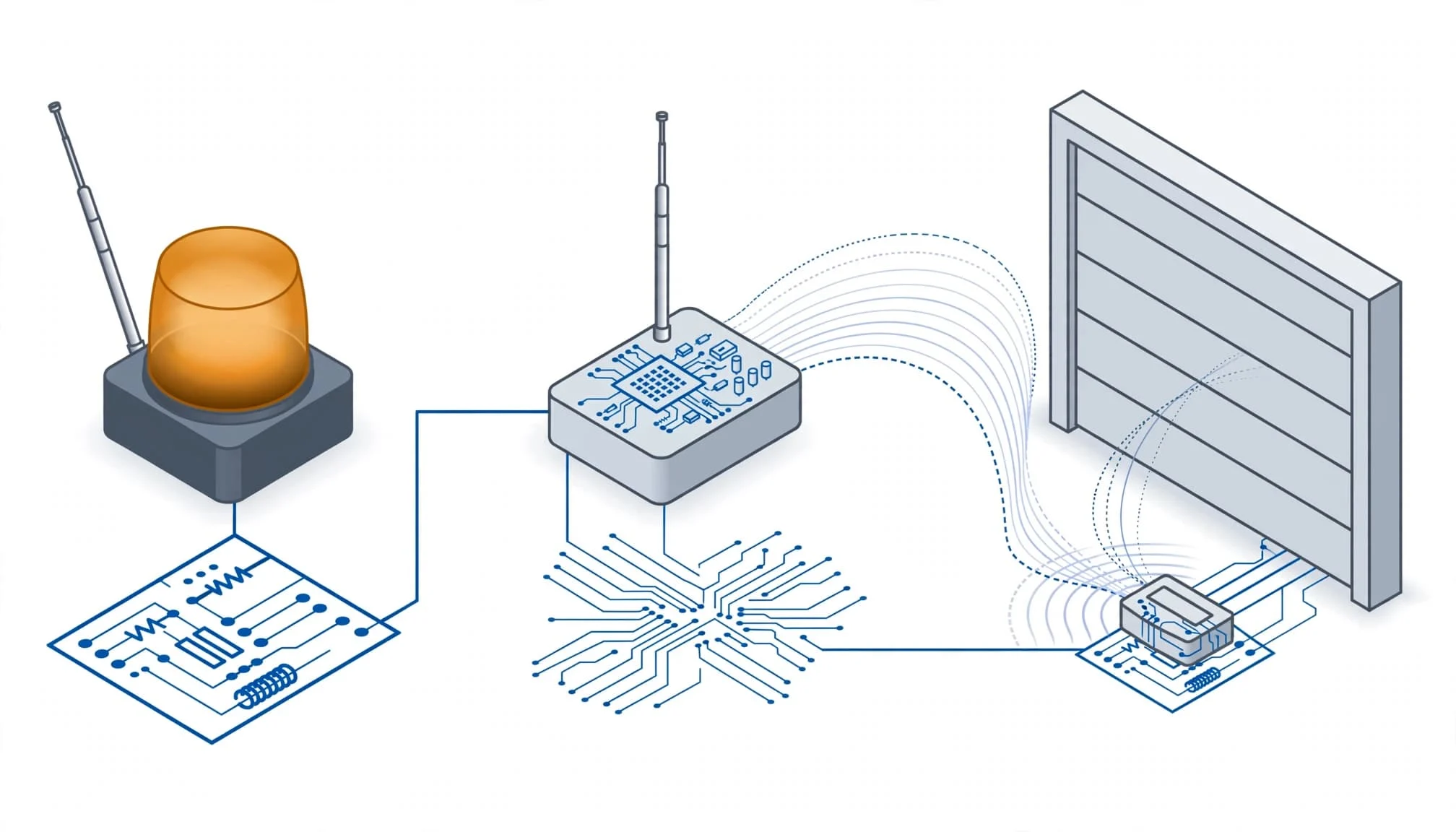

Κάθε φάρος με κεραία αυξάνει την εμβέλεια του τηλεχειριστηρίου;

Όχι πάντα. Η απόδοση εξαρτάται από τη συμβατότητα της κεραίας με τον δέκτη και τα τηλεχειριστήρια, καθώς και από τη σωστή σύνδεσή της. Παίζουν ρόλο επίσης η θέση του δέκτη και οι συνθήκες του χώρου, όπως εμπόδια ή παρεμβολές.

Μπορεί να συνδεθεί οποιοσδήποτε φάρος σε πίνακα 24 V;

Όχι, η ένδειξη 24 V δεν αρκεί. Χρειάζεται να ελεγχθεί το ακριβές εύρος τάσης του φάρου, αν η έξοδος είναι AC ή DC και αν παρέχει σταθερή ή παλμική τροφοδοσία. Η ίδια ονομαστική τάση δεν εγγυάται συμβατότητα.

Η κεραία τροφοδοτείται από την έξοδο του φάρου;

Όχι. Η έξοδος του πίνακα παρέχει ρεύμα στη λυχνία, ενώ η κεραία μεταφέρει το σήμα RF προς τον δέκτη. Συνδέεται στην προβλεπόμενη είσοδο κεραίας του δέκτη, σύμφωνα με το διάγραμμα του κατασκευαστή.

Χρειάζεται πάντα η γκαραζόπορτα προειδοποιητικό φάρο;

Οι απαιτήσεις εξαρτώνται από τον τύπο του αυτοματισμού, τις οδηγίες του κατασκευαστή και τις συνθήκες εγκατάστασης. Δεν απαιτεί κάθε σύστημα τον ίδιο τύπο φάρου, ούτε πρέπει να θεωρείται δεδομένη η ανάγκη για μοντέλο με κεραία.

Πώς διαπιστώνεται αν ο πίνακας διαθέτει είσοδο κεραίας;

Στο εγχειρίδιο του πίνακα ή του δέκτη αναζητούνται οι σχετικές ενδείξεις και το διάγραμμα ακροδεκτών. Αν η είσοδος δεν είναι σαφής ή δεν εντοπίζεται, η σύνδεση πρέπει να ελεγχθεί από τεχνικό πριν γίνει οποιαδήποτε παρέμβαση.

Συμπέρασμα

Ο φάρος γκαραζόπορτας παρέχει οπτική προειδοποίηση κατά την κίνηση της πόρτας. Η ενσωματωμένη κεραία, όπου υπάρχει, έχει διαφορετικό ρόλο: συνδέεται με τον δέκτη για τη λήψη του σήματος RF από το τηλεχειριστήριο. Η απόδοσή της εξαρτάται από τη συμβατότητα και τη σωστή σύνδεση, δεν σημαίνει αυτόματα μεγαλύτερη εμβέλεια.

Η επιλογή ξεκινά από τις προδιαγραφές της εξόδου του πίνακα, όπως την τάση και τον τύπο ρεύματος, και από το εγχειρίδιο του ακριβούς μοντέλου. Αν οι ακροδέκτες ή η συμβατότητα δεν είναι σαφείς, η εγκατάσταση πρέπει να γίνει από αρμόδιο τεχνικό.
