Πίνακας Ελέγχου Γκαραζόπορτας: Λειτουργία και Βλάβες

Ο ηλεκτρονικός πίνακας ελέγχου, γνωστός και ως πινακοδέκτης, συντονίζει τον αυτοματισμό: δέχεται εντολές, εφαρμόζει τη λογική κίνησης και ελέγχει το μοτέρ και τις διατάξεις ασφαλείας. Για σωστή εγκατάσταση και διάγνωση, ο τεχνικός πρέπει να αναγνωρίζει το ακριβές μοντέλο της πλακέτας, καθώς οι ακροδέκτες και οι ρυθμίσεις διαφέρουν ανά μοντέλο.

Η αναγνώριση αυτή βοηθά στην επιλογή συμβατών εξαρτημάτων και στην ερμηνεία των ενδείξεων, χωρίς να θεωρούνται οι συνδέσεις ίδιες σε όλα τα μοντέλα. Πριν από οποιαδήποτε εργασία, ελέγχεται το εγχειρίδιο του κατασκευαστή και απομονώνεται η τροφοδοσία. Οι ηλεκτρικές παρεμβάσεις ανατίθενται σε κατάλληλα καταρτισμένο τεχνικό.

Βασικά σημεία

• Ο πίνακας ελέγχου γκαραζόπορτας δέχεται εντολές και συντονίζει μοτέρ, παρελκόμενα και διατάξεις ασφαλείας βάσει της προγραμματισμένης λειτουργίας.
• Οι είσοδοι οπτικών αισθητήρων ασφαλείας, STOP και ακμής ασφαλείας, καθώς και οι ακροδέκτες, διαφέρουν ανά μοντέλο και έκδοση.
• Ο δέκτης δεν εγγυάται συμβατότητα με κάθε τηλεχειριστήριο, γι’ αυτό ελέγχονται συχνότητα, κωδικοποίηση και διαδικασία αποθήκευσης.
• Για διάγνωση, καταγράφονται μοντέλο, συμπτώματα και ενδείξεις, ενώ ελέγχονται οπτικά η διαδρομή και η καθαρότητα των φωτοκυττάρων.
• Πριν από σύνδεση ή αντικατάσταση, ακολουθείται το εγχειρίδιο, απομονώνεται η τροφοδοσία και αναλαμβάνει κατάλληλα καταρτισμένος τεχνικός.

Πίνακας ελέγχου γκαραζόπορτας: τι κάνει και πώς λειτουργεί

Ο πίνακας ελέγχου γκαραζόπορτας λαμβάνει την εντολή, ελέγχει αν επιτρέπεται η κίνηση και τροφοδοτεί το μοτέρ σύμφωνα με τις ρυθμίσεις του συστήματος. Η πλακέτα προσαρμόζει τη λογική τηλεχειρισμού και τις διαθέσιμες ρυθμίσεις στο μοντέλο και στον μηχανισμό.

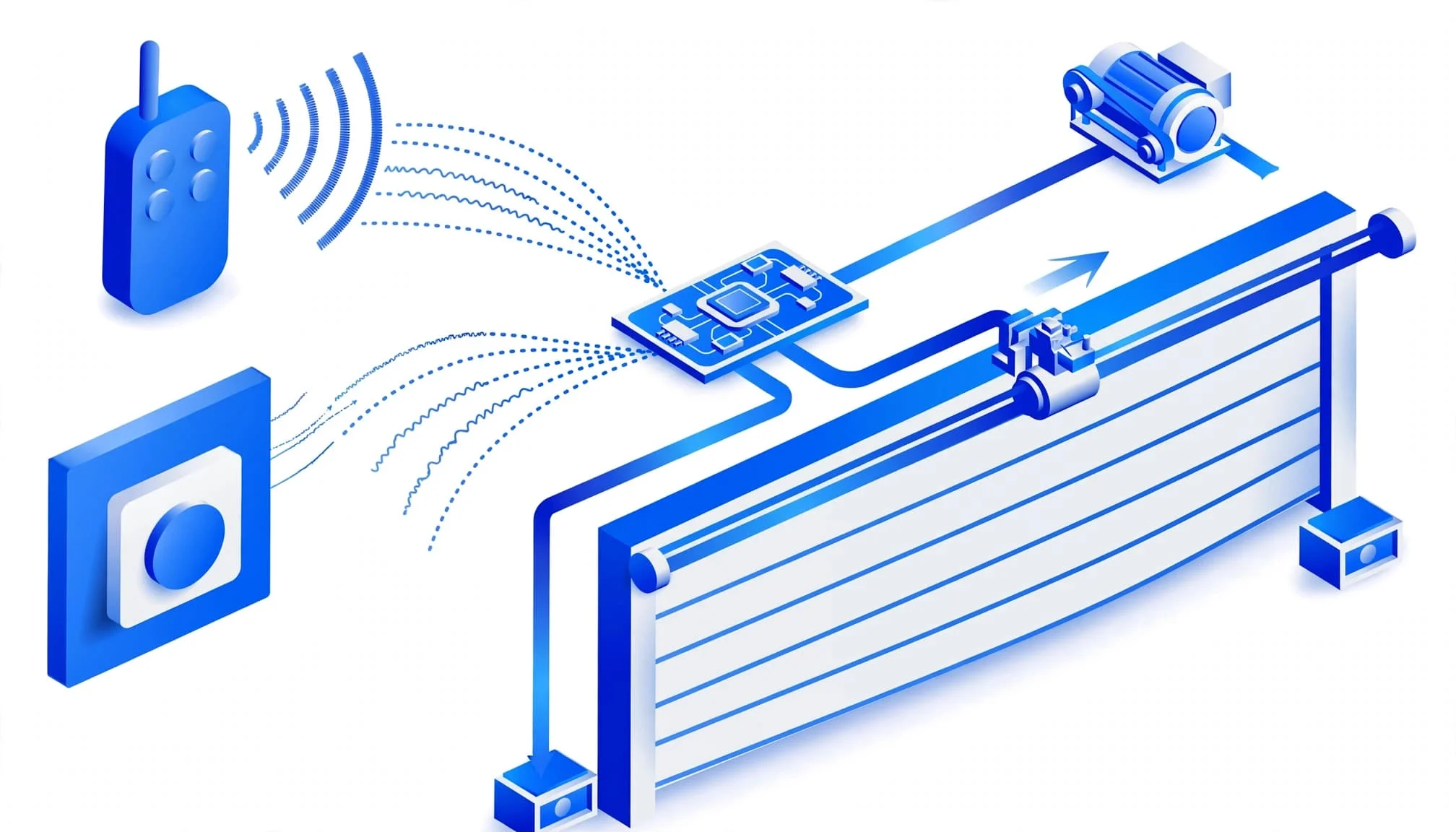

Η διαδρομή μιας εντολής από το τηλεχειριστήριο στην πόρτα

Όταν πατηθεί το τηλεχειριστήριο, το σήμα φτάνει στον ραδιοδέκτη της πλακέτας. Ο δέκτης μπορεί να είναι ενσωματωμένος ή ξεχωριστός, ενώ πρέπει να είναι συμβατός με το χειριστήριο ως προς τη συχνότητα και την κωδικοποίηση. Ένα ενσύρματο μπουτόν στέλνει την εντολή μέσω εισόδου της μονάδας, όπως η είσοδος βηματικής λειτουργίας ή ανοίγματος, ανάλογα με τη σχεδίαση.

Η μονάδα ελέγχει τότε τις εισόδους ασφαλείας και την τρέχουσα κατάσταση της πόρτας. Με βάση την καλωδίωση και τον προγραμματισμό, ελέγχει αν το STOP, οι οπτικοί αισθητήρες ασφαλείας ή η ακμή ασφαλείας επιτρέπουν την κίνηση. Αν ενεργοποιηθεί μια προστασία, η εντολή μπορεί να απορριφθεί ή η κίνηση να αλλάξει, ανάλογα με τη λειτουργία που έχει ορίσει ο κατασκευαστής.

Αν οι συνθήκες είναι κατάλληλες, η μονάδα ενεργοποιεί την έξοδο του μοτέρ και παρακολουθεί την κίνηση, όταν υποστηρίζει encoder ή άλλες λειτουργίες ανίχνευσης. Ορισμένα συστήματα λειτουργούν αυτόματα, ενώ άλλα είναι ημιαυτόματα ή απαιτούν συνεχή πίεση στο χειριστήριο. Οι χρόνοι, οι ταχύτητες, οι επιβραδύνσεις και η ακολουθία ανοίγματος ή κλεισίματος ρυθμίζονται ανάλογα με τη μονάδα. Για παράδειγμα, η Benincà CP.J3-SW υποστηρίζει διαφορετικές λογικές λειτουργίας και ρυθμίσεις κίνησης, οι οποίες δεν ισχύουν για όλους τους πίνακες.

Τα βασικά εξαρτήματα και οι είσοδοι και έξοδοι της πλακέτας

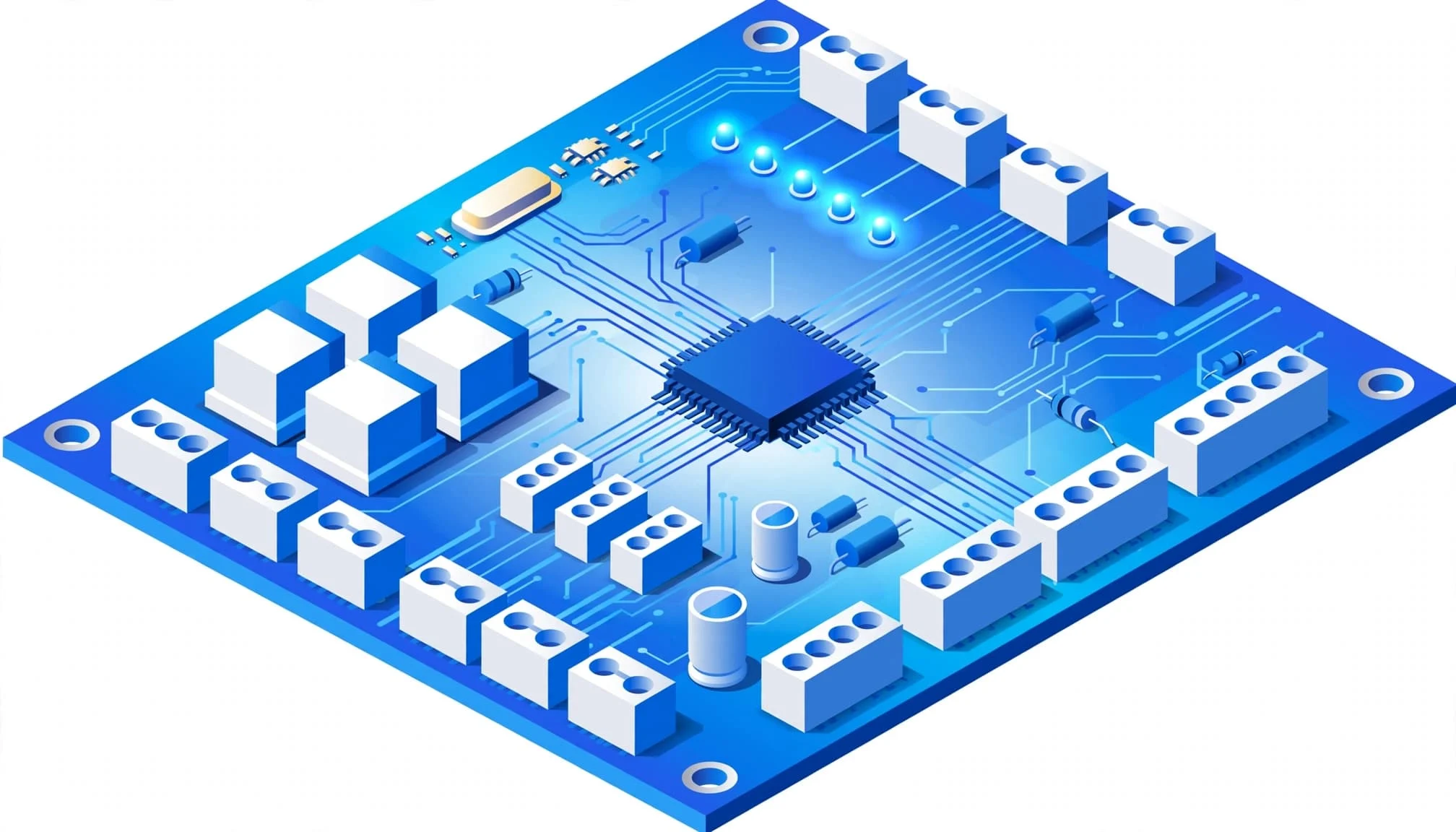

Η πλακέτα ελέγχου γκαραζόπορτας περιλαμβάνει κυκλώματα τροφοδοσίας, ηλεκτρονικά εξαρτήματα και κλέμες για τη σύνδεση του μοτέρ, των χειριστηρίων και των διατάξεων ασφαλείας. Η διάταξη και οι δυνατότητες διαφέρουν ανά μοντέλο, επομένως το εγχειρίδιο της συγκεκριμένης μονάδας καθορίζει κάθε σύνδεση.

Τροφοδοσία, ηλεκτρονικά μέρη και ενδείξεις κατάστασης

Ανάλογα με τον σχεδιασμό, η μονάδα μπορεί να περιλαμβάνει τροφοδοσία 230 VAC σε συγκεκριμένα μοντέλα, μικροελεγκτή που ελέγχει τη λειτουργία και ρελέ ή άλλα στοιχεία οδήγησης του μοτέρ. Οι κλέμες συνδέουν τα επιμέρους κυκλώματα και τα παρελκόμενα, ενώ LED ή οθόνη μπορεί να δείχνουν την κατάσταση λειτουργίας ή διαγνωστικές πληροφορίες.

Τα εξαρτήματα και οι λειτουργίες τους διαφέρουν ανά μοντέλο. Για παράδειγμα, η Benincà CP.JACK διαθέτει LCD οθόνη και αφαιρούμενες κλέμες. Άλλα μοντέλα μπορεί να έχουν διαφορετικές ενδείξεις ή να μην προσφέρουν την ίδια διαγνωστική λειτουργία.

Είσοδοι εντολών και ασφαλείας, καθώς και έξοδοι παρελκομένων

Οι είσοδοι δέχονται εντολές από μπουτόν και σήματα από διατάξεις ασφαλείας. Μια είσοδος step-by-step μπορεί, ανάλογα με τον προγραμματισμό, να εναλλάσσει τις εντολές ανοίγματος, παύσης και κλεισίματος. Οι χωριστές είσοδοι open και close δίνουν αντίστοιχα εντολή ανοίγματος ή κλεισίματος, ενώ η είσοδος stop ζητά τη διακοπή της κίνησης.

Οι οπτικοί αισθητήρες ασφαλείας και η ακμή ασφαλείας συνδέονται σε εισόδους προστασίας. Αν ανιχνεύσουν εμπόδιο ή ενεργοποιηθούν, η μονάδα μπορεί να σταματήσει ή να αντιστρέψει την κίνηση, σύμφωνα με τη ρύθμιση του συστήματος.

Στις εξόδους μπορεί να περιλαμβάνονται συνδέσεις για το μοτέρ, φάρο, φωτισμό ή βοηθητική τροφοδοσία, όπως 12V ή 24VDC. Οι ονομασίες ακροδεκτών, οι τάσεις και τα επιτρεπόμενα φορτία ελέγχονται στο εγχειρίδιο του ακριβούς μοντέλου, όχι βάσει γενικού σχεδίου καλωδίωσης. Κάθε ηλεκτρική εργασία απαιτεί απομόνωση της τροφοδοσίας και ανάθεση σε κατάλληλα καταρτισμένο τεχνικό.

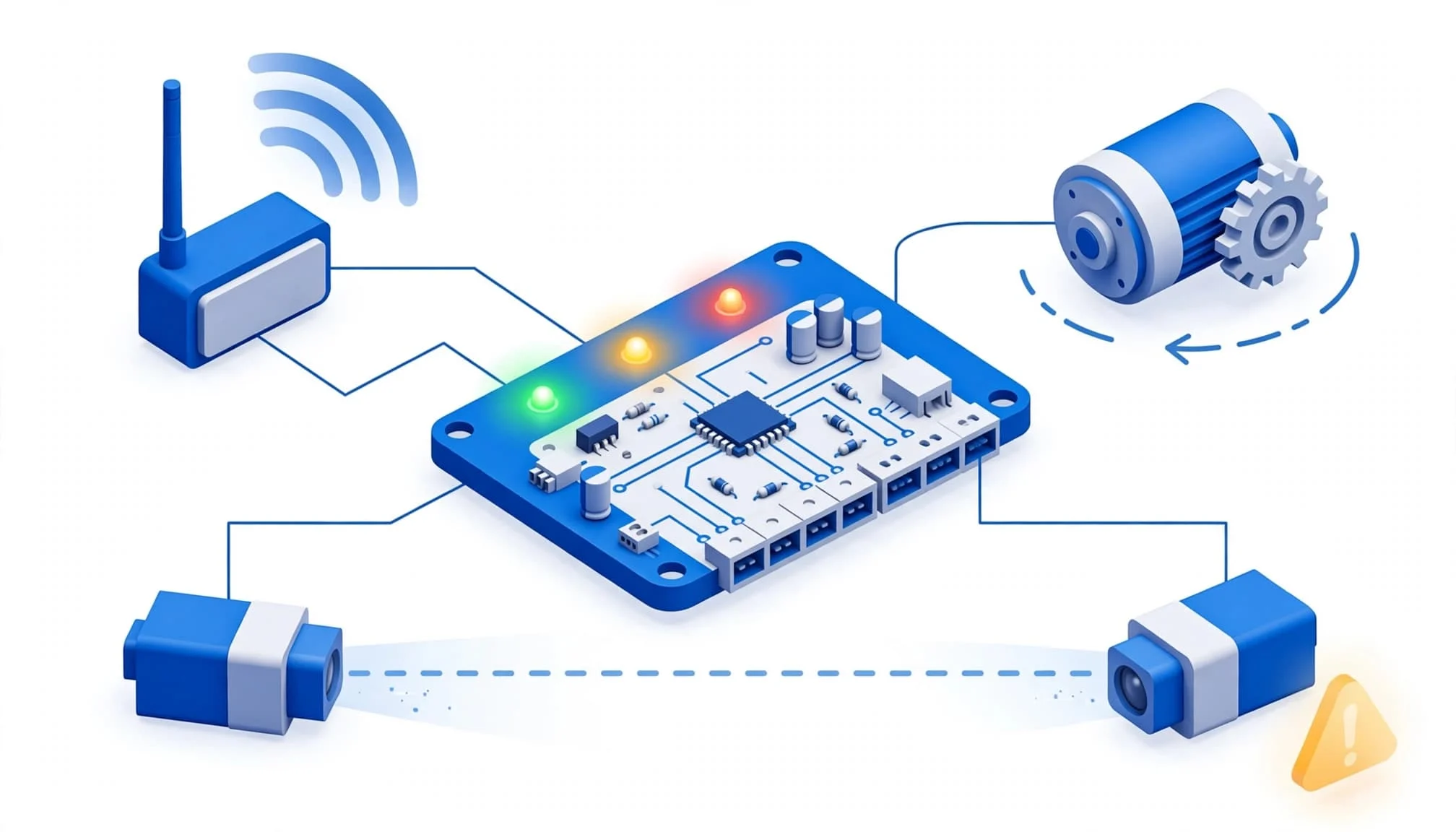

Πώς συνεργάζεται η πλακέτα με το μοτέρ, τον δέκτη και τα φωτοκύτταρα

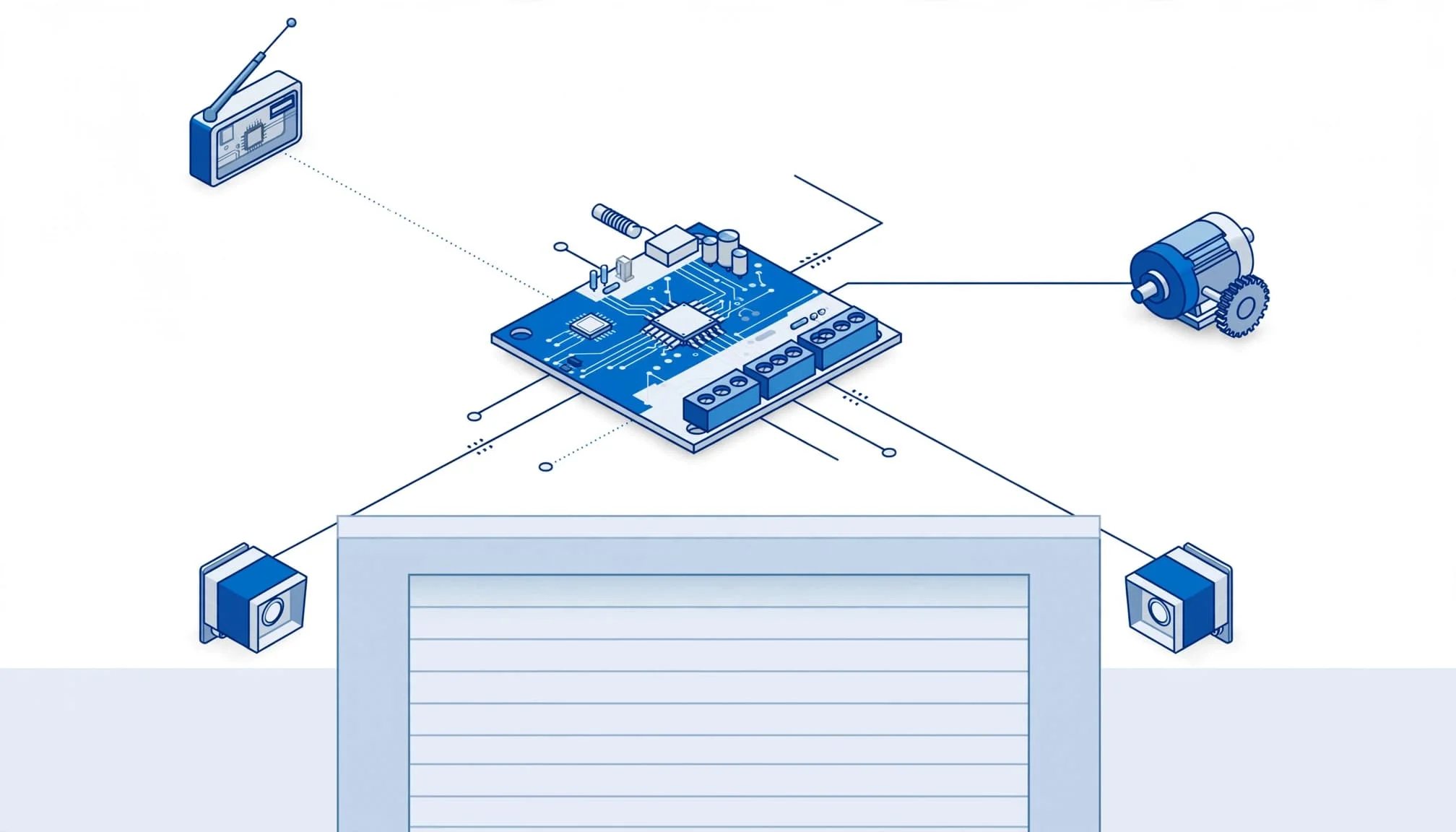

Η πλακέτα ελέγχου γκαραζόπορτας συντονίζει τις συσκευές του αυτοματισμού: λαμβάνει εντολές, ελέγχει τα σήματα ασφαλείας και κινεί το μοτέρ. Η σωστή λειτουργία εξαρτάται από τη συμβατότητα των εξαρτημάτων και τις προδιαγραφές του συγκεκριμένου μοντέλου.

Συμβατότητα με το μοτέρ και τον αισθητήρα θέσης

Πριν από την αντικατάσταση της μονάδας, ελέγχεται αν υποστηρίζει τον τύπο μοτέρ, την τάση και την ισχύ του. Αν ο μηχανισμός διαθέτει encoder, η μονάδα πρέπει να είναι συμβατή και με αυτόν, ώστε να λαμβάνει πληροφορίες για την κίνηση και τη θέση της πόρτας. Η ομοιότητα των φις ή των καλωδίων δεν επιβεβαιώνει τη συμβατότητα.

Μετά την εγκατάσταση, ο τεχνικός ελέγχει τη φορά κίνησης, τα όρια διαδρομής και την επιβράδυνση σύμφωνα με τις οδηγίες του κατασκευαστή. Λανθασμένη φορά ή ρύθμιση ορίων μπορεί να επηρεάσει τη λειτουργία και την ασφάλεια. Οι παράμετροι διαφέρουν ανά μοντέλο πλακέτας.

Τηλεχειριστήρια, ενσωματωμένος δέκτης και φωτοκύτταρα

Ο δέκτης μπορεί να βρίσκεται πάνω στη μονάδα ή να είναι εξωτερικός. Για να συνεργαστεί με το τηλεχειριστήριο, πρέπει να ταιριάζουν η συχνότητα και η κωδικοποίηση, ενώ η μνήμη του δέκτη πρέπει να έχει διαθέσιμη χωρητικότητα. Για παράδειγμα, ορισμένοι δέκτες στα 433,92MHz υποστηρίζουν κυλιόμενη κωδικοποίηση, όπως Keeloq. Η συμβατότητα απαιτεί αντιστοίχιση συχνότητας και πρωτοκόλλου, καθώς η ίδια ονομαστική συχνότητα δεν αρκεί.

Ορισμένα συστήματα ή πρόσθετες μονάδες επιτρέπουν χειρισμό μέσω Wi-Fi ή Bluetooth, εφόσον το υποστηρίζει το συγκεκριμένο μοντέλο.

Οι οπτικοί αισθητήρες ελέγχουν αν υπάρχει εμπόδιο στη διαδρομή της πόρτας. Όταν διακοπεί η δέσμη τους, η μονάδα μπορεί να σταματήσει ή να αντιστρέψει την κίνηση, ανάλογα με τον προγραμματισμό. Η είσοδος της οπτικής διάταξης ασφαλείας μπορεί να είναι N.C. ή άλλου τύπου, όπως 8K2. Οι προστασίες δεν παρακάμπτονται για να συνεχιστεί η λειτουργία. Πριν από σύνδεση ή αντικατάσταση, ελέγχεται το εγχειρίδιο, απομονώνεται η τροφοδοσία και αναλαμβάνει κατάλληλα καταρτισμένος τεχνικός.

Συνηθισμένες ενδείξεις βλάβης και ασφαλής αρχική διάγνωση

Η αρχική διάγνωση του πίνακα ελέγχου γκαραζόπορτας ξεκινά από το σύμπτωμα και τις ενδείξεις της συγκεκριμένης πλακέτας. Πριν από οποιαδήποτε επέμβαση, ελέγξτε το εγχειρίδιο του κατασκευαστή. Οι ακροδέκτες και οι κωδικοί δεν έχουν ενιαία σημασία σε όλα τα μοντέλα.

Η πόρτα δεν κινείται, κινείται μόνο προς μία κατεύθυνση ή σταματά

Καταγράψτε τι ακριβώς κάνει η πόρτα, ποια εντολή δόθηκε και ποιες ενδείξεις εμφανίζονται. Σημειώστε αν το πρόβλημα παρουσιάζεται στο άνοιγμα, στο κλείσιμο ή και στις δύο κινήσεις. Μην ερμηνεύετε μια λυχνία LED ή έναν κωδικό ως καθολική ένδειξη βλάβης.

Πιθανές αιτίες είναι διακοπή ή αστάθεια τροφοδοσίας, ενεργοποιημένη είσοδος STOP ή ασφαλείας, λανθασμένες ρυθμίσεις διαδρομής και πρόβλημα στο σύστημα. Πρόκειται για σημεία διερεύνησης, όχι για λόγο να ανοιχτεί ή να ελεγχθεί ενεργό κύκλωμα. Σε μοντέλα με ονομαστική τάση τροφοδοσίας 230 VAC, τεχνικός ελέγχει την τροφοδοσία και τις αυξομειώσεις ρεύματος με κατάλληλο εξοπλισμό, όπως επιτηρητή ρεύματος όπου απαιτείται. Για την ερμηνεία ενδείξεων και τις διαδικασίες συγκεκριμένων μοντέλων, συμβουλευτείτε το αντίστοιχο εγχειρίδιο, όπως το εγχειρίδιο της πλακέτας Benincà CP.J3.

Το τηλεχειριστήριο δεν λειτουργεί ή τα φωτοκύτταρα ενεργοποιούνται

Ξεκινήστε με μη επεμβατικούς ελέγχους. Αν το τηλεχειριστήριο δεν δίνει εντολή, ελέγξτε την μπαταρία και επιβεβαιώστε από το εγχειρίδιο ότι είναι συμβατό με τον δέκτη. Για τους οπτικούς αισθητήρες, ελέγξτε αν υπάρχει εμπόδιο στη δέσμη ή εμφανής ρύπανση στις επιφάνειές τους.

Επαναφορά ή αποθήκευση τηλεχειριστηρίου γίνεται μόνο σύμφωνα με τη διαδικασία του κατασκευαστή. Μην βραχυκυκλώνετε και μην παρακάμπτετε εισόδους ασφαλείας, ακόμη κι αν η πόρτα λειτουργήσει προσωρινά.

Πότε χρειάζεται τεχνικός έλεγχος και τι στοιχεία πρέπει να καταγραφούν

Καμένη οσμή, ασφάλεια που πέφτει επανειλημμένα, ορατή ζημιά, ασυνήθιστος θόρυβος ή άγνωστη ένδειξη απαιτούν διακοπή χρήσης και έλεγχο από τεχνικό. Καταγράψτε τον κωδικό και την έκδοση της μονάδας, το μοντέλο του συστήματος, τη συμπεριφορά της πόρτας και τις ενδείξεις που εμφανίστηκαν.

Οι ηλεκτρικές εργασίες γίνονται μόνο με απομονωμένη τροφοδοσία και από κατάλληλα καταρτισμένο τεχνικό.

Πώς επιλέγεται η σωστή ανταλλακτική πλακέτα ελέγχου

Η επιλογή ανταλλακτικής μονάδας για πίνακα ελέγχου γκαραζόπορτας ξεκινά από την ταυτοποίηση του υπάρχοντος εξοπλισμού. Παρόμοια εμφάνιση ή ίδιος αριθμός ακροδεκτών δεν αποδεικνύουν συμβατότητα. Πριν από την παραγγελία, ελέγξτε τον ακριβή κωδικό και ζητήστε επιβεβαίωση από τεχνικό.

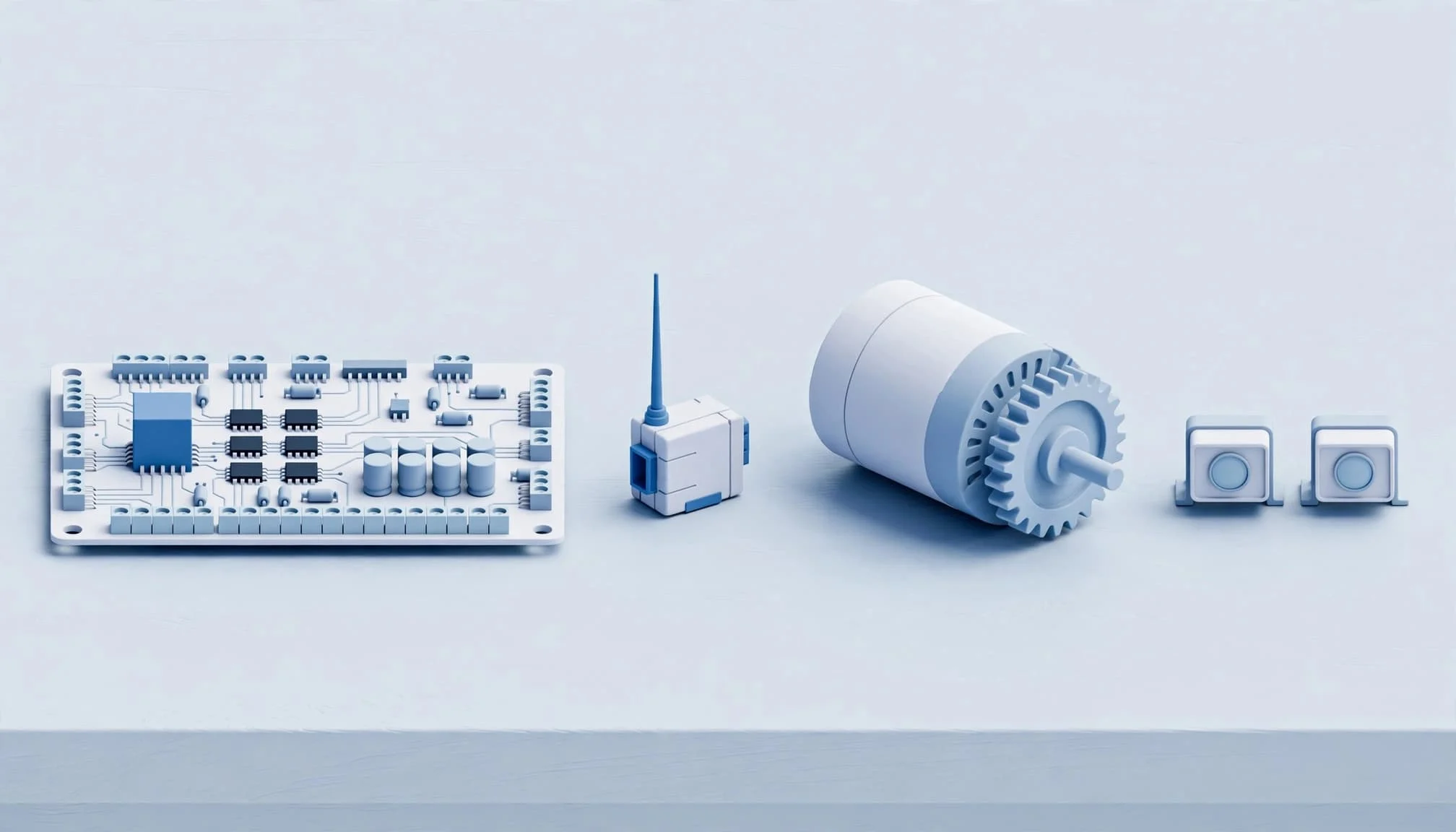

Συμβατότητα με μοντέλο, μοτέρ και παρελκόμενα

Ελέγξτε τον κατασκευαστή, τον πλήρη κωδικό και την έκδοση της μονάδας, καθώς και το εγχειρίδιο του συγκεκριμένου μοντέλου. Η νέα πλακέτα πρέπει να είναι κατάλληλη για τον τύπο μηχανισμού, είτε πρόκειται για συρόμενη πόρτα είτε για μηχανισμό ανοιγόμενων θυρών. Οι πίνακες για διαφορετικούς μηχανισμούς δεν είναι κατ’ ανάγκη εναλλάξιμοι. Ελέγξτε επίσης τα ηλεκτρικά χαρακτηριστικά του μοτέρ, όπως την τάση και την ισχύ, και τον αριθμό μηχανισμών που θα κινεί.

Στη συνέχεια, συγκρίνετε τις απαιτούμενες εισόδους και εξόδους για εντολές κίνησης, encoder, φάρο, φωτισμό ή βοηθητική τροφοδοσία. Ελέγξτε αν ο δέκτης συνεργάζεται με τα υπάρχοντα τηλεχειριστήρια και αν οι είσοδοι υποστηρίζουν τους οπτικούς αισθητήρες ασφαλείας και τους άλλους αισθητήρες. Στην αγορά μπορεί να συναντήσετε ονομασίες προϊόντων ή σειρών όπως Autotech και Profelmnet, γι’ αυτό ελέγξτε πάντα τον ακριβή κωδικό και τις προδιαγραφές. Οι διαθέσιμες λειτουργίες διαφέρουν: για παράδειγμα, η Benincà CP.J3-SW προορίζεται για συγκεκριμένο μηχανισμό, ενώ άλλες μονάδες υποστηρίζουν διαφορετικό αριθμό μοτέρ ή τύπους εισόδων.

Τι ελέγχεται πριν από παραγγελία ή αντικατάσταση

Συγκρίνετε τις ετικέτες της παλιάς μονάδας και του μοτέρ με τα στοιχεία στο εγχειρίδιο. Έπειτα ελέγξτε τις λειτουργίες, τις προστασίες και τα παρελκόμενα που θα παραμείνουν εγκατεστημένα. Η κατηγορία με τις πλακέτες και τους πίνακες ελέγχου βοηθά στον εντοπισμό διαθέσιμων επιλογών, αλλά η τελική αντιστοίχιση απαιτεί επιβεβαίωση βάσει κωδικού και προδιαγραφών.

Μην αντιγράφετε την καλωδίωση μόνο από φωτογραφία ή από άλλη μονάδα. Οι ακροδέκτες και οι ρυθμίσεις μπορεί να διαφέρουν ακόμη και μεταξύ εκδόσεων. Πριν από τη σύνδεση ή την αντικατάσταση, απομονώστε την τροφοδοσία και αναθέστε τις εργασίες σε κατάλληλα καταρτισμένο τεχνικό.

Συχνές ερωτήσεις για τον πίνακα ελέγχου γκαραζόπορτας

Πριν επιλεγεί ανταλλακτική μονάδα ή γίνει διάγνωση, χρειάζεται ταυτοποίηση του μοντέλου και έλεγχος των προδιαγραφών του. Οι κλέμες, οι είσοδοι ασφαλείας και οι λειτουργίες διαφέρουν ανά κατασκευαστή και έκδοση.

Μπορεί να τοποθετηθεί οποιαδήποτε πλακέτα σε κάθε γκαραζόπορτα;

Όχι. Απαιτείται έλεγχος συμβατότητας με τον μηχανισμό, τον τύπο και τα ηλεκτρικά χαρακτηριστικά του μοτέρ, την τροφοδοσία και τα παρελκόμενα, όπως ο encoder, οι οπτικοί αισθητήρες ασφαλείας και ο δέκτης. Ίδιες κλέμες ή παρόμοιο περίβλημα δεν επιβεβαιώνουν ότι η μονάδα μπορεί να λειτουργήσει με ασφάλεια στο συγκεκριμένο σύστημα.

Πώς αναγνωρίζεται ο ακριβής τύπος της πλακέτας;

Ελέγχονται η ετικέτα, ο πλήρης κωδικός μοντέλου και η έκδοση της μονάδας. Στη συνέχεια, αναζητείται το αντίστοιχο εγχειρίδιο του κατασκευαστή. Μια καθαρή φωτογραφία της ετικέτας και της μονάδας βοηθά τον τεχνικό στην αρχική αναγνώριση, αλλά δεν αντικαθιστά την επιβεβαίωση των τεχνικών προδιαγραφών.

Μπορεί να λειτουργήσει η γκαραζόπορτα αν χαλάσουν τα φωτοκύτταρα;

Η συμπεριφορά εξαρτάται από τον τύπο εισόδου και τις ρυθμίσεις του συγκεκριμένου συστήματος. Η προστασία δεν πρέπει να παρακάμπτεται για να συνεχιστεί η λειτουργία, καθώς μπορεί να τεθεί σε κίνδυνο η ασφαλής κίνηση της πόρτας. Απαιτείται έλεγχος από τεχνικό.

Γιατί δεν λειτουργεί ένα τηλεχειριστήριο με τον ενσωματωμένο δέκτη;

Πιθανές αιτίες είναι ασύμβατη συχνότητα ή κωδικοποίηση, γεμάτη μνήμη δέκτη, εξαντλημένη μπαταρία ή ανάγκη καταχώρισης του χειριστηρίου. Η διαδικασία αποθήκευσης διαφέρει ανά μοντέλο, γι’ αυτό ακολουθούνται οι οδηγίες του εγχειριδίου του δέκτη.

Ποιος πρέπει να συνδέσει ή να αντικαταστήσει την πλακέτα;

Η σύνδεση και η αντικατάσταση της πλακέτας ανατίθενται σε κατάλληλα καταρτισμένο τεχνικό. Η τροφοδοσία απομονώνεται πριν από την εργασία και εφαρμόζονται οι οδηγίες του κατασκευαστή για το ακριβές μοντέλο.

Συμπέρασμα

Η σωστή διάγνωση του πίνακα ελέγχου γκαραζόπορτας ξεκινά με την αναγνώριση του ακριβούς μοντέλου και την ερμηνεία των ενδείξεών του σύμφωνα με το αντίστοιχο εγχειρίδιο. Καταγράψτε τον κωδικό της πλακέτας, τη συμπεριφορά της πόρτας και το σύμπτωμα που εμφανίζεται.

Οι ακροδέκτες και οι ρυθμίσεις διαφέρουν ανά μονάδα, γι’ αυτό ελέγχετε τις οδηγίες του κατασκευαστή πριν από κάθε σύνδεση ή αντικατάσταση. Οι εργασίες σε ηλεκτρικά κυκλώματα γίνονται με απομονωμένη τροφοδοσία και ανατίθενται σε κατάλληλα καταρτισμένο τεχνικό.
