Η μονόφυλλη αυλόπορτα χρειάζεται συνήθως έναν μηχανισμό, ενώ η δίφυλλη δύο συνεργαζόμενους μηχανισμούς με κοινό πίνακα ελέγχου. Το κατάλληλο μοτέρ για ανοιγόμενες αυλόπορτες επιλέγεται με βάση το μήκος και το βάρος κάθε φύλλου, τη γεωμετρία στερέωσης και τη συχνότητα χρήσης, χωρίς να αρκεί η σύγκριση της τιμής ή του μέγιστου φορτίου.

Ένα μακρύ φύλλο μπορεί να δυσκολεύει περισσότερο τον μηχανισμό, ακόμη κι όταν παραμένει κάτω από το αναγραφόμενο όριο βάρους. Αντίστοιχα, δύο μικρότερα φύλλα χρειάζονται διαθέσιμο χώρο και κατάλληλη στήριξη και στις δύο πλευρές της εισόδου.

Η επιλογή ξεκινά επομένως από την αποτύπωση της υπάρχουσας πόρτας και συνεχίζεται με την αντιστοίχιση των μετρήσεων στις προδιαγραφές συγκεκριμένων μοντέλων.

Βασικά συμπεράσματα

• Μοτέρ ανοιγόμενης αυλόπορτας: η μονόφυλλη διάταξη χρησιμοποιεί συνήθως έναν μηχανισμό, ενώ η δίφυλλη δύο, με συντονισμένη κίνηση των φύλλων.
• Το μήκος και το βάρος εξετάζονται μαζί, ξεχωριστά για κάθε φύλλο, σύμφωνα με τα όρια του μοντέλου.
• Η θέση των μεντεσέδων, οι κολόνες και ο διαθέσιμος χώρος καθορίζουν ποιος τύπος βραχίονα μπορεί να εγκατασταθεί.
• Ο γραμμικός, ο αρθρωτός και ο υπόγειος μηχανισμός εξυπηρετούν διαφορετικές απαιτήσεις εγκατάστασης, χωρίς καθολικά όρια ανά κατηγορία.
• Η συχνότητα λειτουργίας και η έκθεση στον άνεμο επηρεάζουν την επιλογή. Η σύγκριση ολοκληρώνεται με κοινή λίστα μετρήσεων και εξοπλισμού.

Μοτέρ για ανοιγόμενες αυλόπορτες: μονόφυλλη ή δίφυλλη πόρτα;

Η βασική διαφορά βρίσκεται στον τρόπο που μοιράζεται το άνοιγμα. Η μονόφυλλη πόρτα κινεί ένα ενιαίο φύλλο. Η δίφυλλη χωρίζει το πέρασμα σε δύο κινητά τμήματα, τα οποία χρειάζονται συντονισμό.

Η συρόμενη αυλόπορτα αποτελεί εναλλακτική μόνο όταν υπάρχει κατάλληλος πλάγιος χώρος για την τροχιά της. Η εφαρμογή αυλόπορτας δεν ταυτίζεται αυτόματα με μια ανοιγόμενη γκαραζόπορτα. Το μοτέρ γκαραζόπορτας επιλέγεται βάσει του τύπου και της γεωμετρίας της συγκεκριμένης πόρτας, καθώς τα συστήματα δεν είναι εναλλάξιμα.

Το παρακάτω βίντεο παρουσιάζει μηχανισμό ανοιγόμενης πόρτας σε λειτουργία:

https://www.youtube.com/watch?v=vKDur1WWwOY

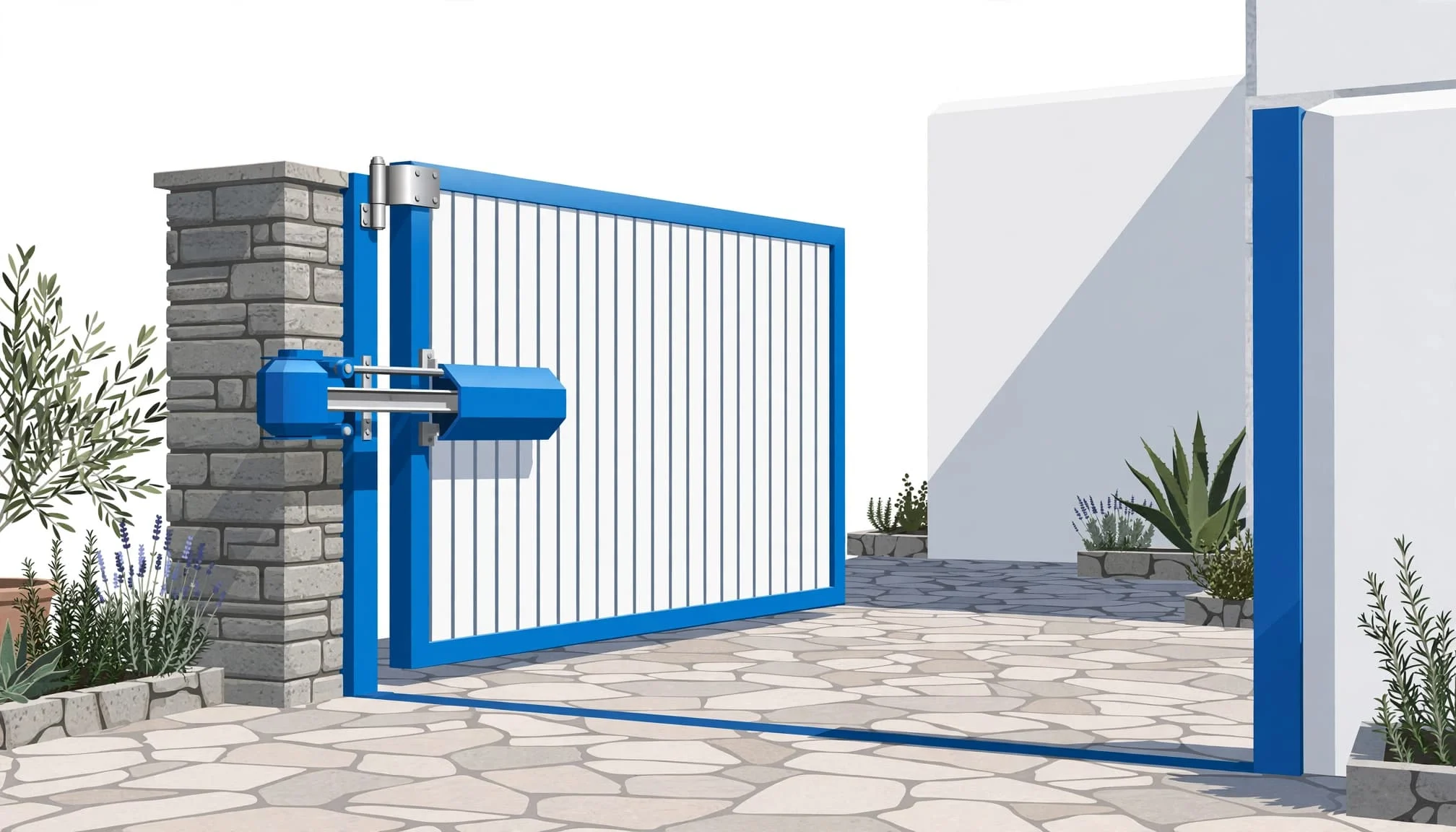

Πότε ταιριάζει καλύτερα η μονόφυλλη αυλόπορτα;

Η μονόφυλλη διάταξη ταιριάζει όταν υπάρχει αρκετός χώρος για ολόκληρη την τροχιά του φύλλου. Έχει συνήθως έναν μηχανισμό και λιγότερα ενεργά εξαρτήματα προς συντονισμό.

Το μεγάλο φύλλο απαιτεί προσεκτική αξιολόγηση του μήκους του. Το βάρος από μόνο του δεν περιγράφει την καταπόνηση του μηχανισμού. Χρειάζεται επίσης ελεύθερη διαδρομή, χωρίς επαφή με το έδαφος, σταθμευμένα οχήματα ή στοιχεία της περίφραξης.

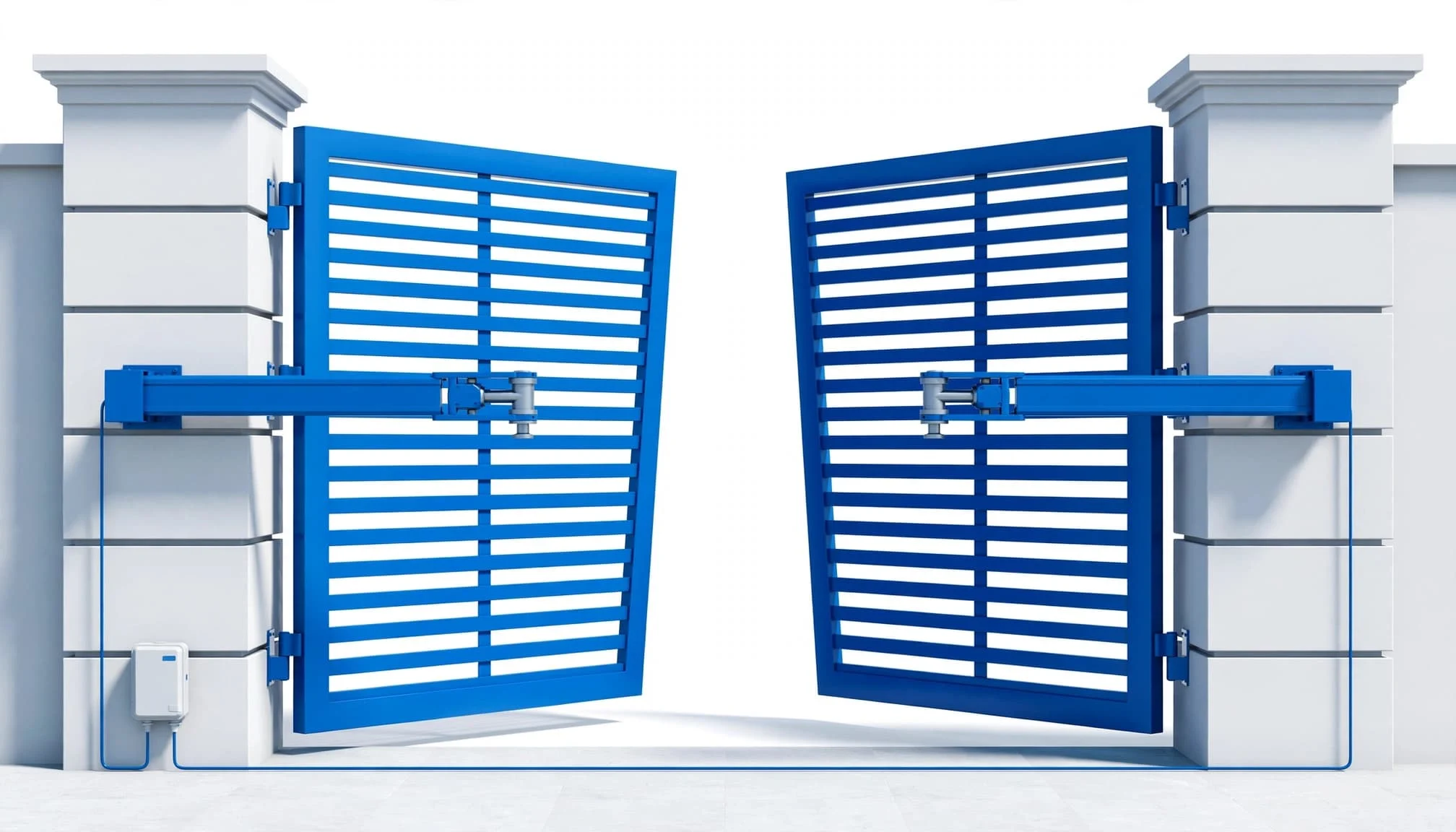

Τι αλλάζει με τη δίφυλλη πόρτα;

Τα δύο μικρότερα φύλλα περιορίζουν το μήκος που διαγράφει κάθε πλευρά κατά το άνοιγμα. Συνήθως κινούνται από δύο μοτέρ μέσω κοινού πίνακα ελέγχου.

Όταν υπάρχει επικάλυψη στο κλείσιμο, χρειάζεται κατάλληλη σειρά κίνησης. Οι δύο πλευρές δεν θεωρούνται απαραίτητα ίδιες: κάθε φύλλο μπορεί να έχει διαφορετικό βάρος ή διαφορετικές συνθήκες στερέωσης.

Η δίφυλλη λύση δεν είναι αυτόματα προτιμότερη. Απαιτεί κατάλληλες κολόνες, λειτουργικούς μεντεσέδες και διαθέσιμο χώρο για αμφότερα τα φύλλα.

Γραμμικός, αρθρωτός ή υπόγειος μηχανισμός;

Ο γραμμικός βραχίονας συνδέει την κολόνα με το φύλλο και παραμένει εμφανής. Ανάλογα με το μοντέλο, είναι ηλεκτρομηχανικός βραχίονας ή υδραυλικός βραχίονας. Οι προδιαγραφές του προϊόντος καθορίζουν τη συμβατότητα και τη θέση των βάσεων, καθώς αυτές επηρεάζουν την κίνηση.

Ο αρθρωτός μηχανισμός χρησιμοποιεί βραχίονα με άρθρωση. Μπορεί να εξυπηρετήσει γεωμετρίες στις οποίες ένας γραμμικός βραχίονας δεν χωρά ή δεν κινείται κατάλληλα.

Ο υποδαπέδιος μηχανισμός τοποθετείται στη βάση του φύλλου και περιορίζει την παρουσία εξωτερικών εξαρτημάτων. Απαιτεί κατάλληλη κατασκευή στη βάση και αποτελεί διαφορετική επιλογή από έναν εμφανή βραχίονα.

Κανένας τύπος δεν έχει κοινό όριο κιλών ή μήκους για όλα τα μοντέλα. Η τελική αντιστοίχιση γίνεται ανά προϊόν.

Πώς επιλέγεται το σωστό μοτέρ ανοιγόμενης αυλόπορτας;

Η αξιολόγηση ακολουθεί συγκεκριμένη σειρά: κατάσταση πόρτας, διαστάσεις φύλλων, γεωμετρία εγκατάστασης και αναμενόμενη χρήση. Τα τεχνικά χαρακτηριστικά αποκτούν πρακτική σημασία μόνο όταν συνδέονται με αυτές τις μετρήσεις.

Μήκος και βάρος φύλλου, μαζί με την κατάσταση της πόρτας

Το μήκος πόρτας μετριέται χωριστά για κάθε φύλλο. Καταγράφεται επίσης το βάρος φύλου, δηλαδή το βάρος κάθε φύλλου ξεχωριστά. Προηγείται έλεγχος για τριβές στους μεντεσέδες, παραμόρφωση του φύλλου και ανεπαρκή στήριξη των κολόνων.

Το εγχειρίδιο του Nice PP7124 δείχνει ότι τα επιτρεπόμενα κιλά εξετάζονται μαζί με το μήκος και σύμφωνα με τον συνδυασμό που ορίζει το μοντέλο. Αναφέρει 200 kg για πλάτος έως 2 m ή 250 kg για πλάτος έως 1 m.

Επομένως, η ένδειξη 250 kg δεν συνδυάζεται αυθαίρετα με φύλλο 2 m. Χρησιμοποιείται ο επιτρεπόμενος συνδυασμός μήκους και βάρους της συγκεκριμένης έκδοσης.

Σημεία στερέωσης, διάσταση C και γωνία ανοίγματος

Η γεωμετρία ξεκινά από τη θέση του άξονα του μεντεσέ σε σχέση με την κολόνα. Η απόστασή του από την αντίστοιχη παρειά του στύλου περιγράφεται συχνά ως διάσταση C.

Μαζί εξετάζονται οι θέσεις στήριξης, ο χώρος για το σώμα του μηχανισμού και οι επιθυμητές μοίρες ανοίγματος. Μία μέτρηση δεν αρκεί για να κριθεί η συμβατότητα.

Το εγχειρίδιο του MhouseKit WU2S αναφέρει μήκος φύλλου έως 1,8 m, βάρος έως 200 kg και άνοιγμα έως 120°. Αυτά αφορούν το συγκεκριμένο σύστημα, όχι όλους τους μηχανισμούς.

Συχνότητα χρήσης και καιρικές συνθήκες

Η καθημερινή χρήση περιγράφεται με αναμενόμενους κύκλους λειτουργίας και με τη συγκέντρωσή τους μέσα στην ημέρα. Πολλά διαδοχικά ανοίγματα αποτελούν διαφορετική απαίτηση από ισάριθμα, αραιά κατανεμημένα ανοίγματα.

Στο εγχειρίδιο του Nice Wingo WG4024, η επιτρεπόμενη χρήση επηρεάζεται από βάρος, μήκος, κλειστή επιφάνεια φύλλου και έκθεση στον άνεμο. Σε μια τυφλή πόρτα, η επιφάνεια μπορεί να αυξήσει την ανεμοπίεση, γι’ αυτό συνυπολογίζεται στην επιλογή.

Παράλληλα καταγράφονται βροχή, διάβρωση, κλίση του χώρου και διαθέσιμη τροφοδοσία. Το ποσοστό λειτουργίας, οι κύκλοι ανά ώρα και οι κύκλοι ανά ημέρα είναι διαφορετικές ενδείξεις. Δεν συγκρίνονται ως ισοδύναμοι αριθμοί.

Λίστα ελέγχου πριν από την αγορά και την εγκατάσταση

Η σύγκριση ξεκινά με ένα κοινό δελτίο αποτύπωσης. Χωρίς κοινές μετρήσεις, δύο προσφορές μπορεί να αφορούν διαφορετικές δυνατότητες ή διαφορετικό περιεχόμενο εξοπλισμού.

Η παρακάτω λίστα συμπληρώνεται για την πραγματική εγκατάσταση:

• Καταγράφονται η μονόφυλλη ή δίφυλλη διάταξη, η φορά ανοίγματος και τυχόν επικάλυψη των φύλλων στο κλείσιμο.
• Μετρώνται ξεχωριστά το μήκος και το βάρος κάθε φύλλου, χωρίς χρήση ενός συνολικού αριθμού για ολόκληρη την πόρτα.
• Εξετάζονται οι μεντεσέδες, η ευθυγράμμιση, η ακαμψία των φύλλων και η κατάσταση των στοιχείων που θα δεχθούν τις βάσεις.
• Σημειώνονται η θέση του μεντεσέ, η διάσταση C και ο διαθέσιμος χώρος γύρω από κάθε πιθανό σημείο στερέωσης.
• Καταγράφονται η ζητούμενη γωνία ανοίγματος, η πλήρης τροχιά των φύλλων και τα σταθερά εμπόδια κοντά στην είσοδο.
• Υπολογίζονται οι ημερήσιοι κύκλοι και τα αναμενόμενα διαδοχικά ανοίγματα στις ώρες αυξημένης χρήσης.
• Περιγράφονται η έκθεση στον άνεμο, η κλειστή ή διάτρητη κατασκευή των φύλλων και οι υπόλοιπες περιβαλλοντικές συνθήκες.
• Αποτυπώνονται η διαθέσιμη τροφοδοσία, η όδευση καλωδίων και ο εξοπλισμός ελέγχου που περιλαμβάνει κάθε προτεινόμενο σύστημα.

Με ολοκληρωμένη αποτύπωση, οι προτάσεις για μοτέρ για ανοιγόμενες πόρτες από κατασκευαστές όπως οι BFT, Beninca, Motorline, Next Systems, Proteco και CAME συγκρίνονται με τα ίδια κριτήρια. Η τιμή ενός σετ μοτέρ αξιολογείται μαζί με τη συμβατότητα, τον αριθμό μηχανισμών και τα παρελκόμενά του.

Οι μετρήσεις και η εγκατάσταση ανατίθενται σε κατάλληλο τεχνικό. Η επιλογή πρέπει να αποτυπώνεται σε συγκεκριμένο μοντέλο και έκδοση, σύμφωνα με το αντίστοιχο εγχειρίδιο.

Δύο ανεξάρτητα μέγιστα στην περιγραφή ενός προϊόντος δεν σημαίνουν ότι επιτρέπεται να συνδυαστούν στην ίδια πόρτα.

Συχνές ερωτήσεις

Χρειάζεται ένα ή δύο μοτέρ για δίφυλλη αυλόπορτα;

Η συνηθισμένη διάταξη χρησιμοποιεί δύο μηχανισμούς, έναν για κάθε φύλλο, και συμβατή πλακέτα ελέγχου. Η πλακέτα συντονίζει τα δύο μοτέρ και την αλληλουχία κίνησης όπου χρειάζεται. Η εντολή μπορεί να δίνεται από τηλεχειριστήριο. Η πρόβλεψη για δίφυλλη λειτουργία αφορά ολόκληρο το σύστημα και δεν προκύπτει απλώς από την αγορά δύο ίδιων μοτέρ.

Αρκεί να είναι το βάρος της πόρτας κάτω από το μέγιστο όριο;

Το βάρος αποτελεί μόνο ένα κριτήριο. Συνυπολογίζονται το μήκος κάθε φύλλου, η γεωμετρία στερέωσης, η μηχανική κατάσταση και η συχνότητα χρήσης. Ένας μηχανισμός μπορεί να καλύπτει το βάρος, αλλά να μην καλύπτει το μήκος ή τον απαιτούμενο τρόπο λειτουργίας, σύμφωνα με τους συνδυαστικούς περιορισμούς του μοντέλου.

Μπορεί να τοποθετηθεί γραμμικός βραχίονας σε κάθε κολόνα;

Η καταλληλότητα εξαρτάται από τη θέση του μεντεσέ, τον διαθέσιμο χώρο και τα σημεία στερέωσης. Μια φαρδιά ή βαθιά κολόνα μπορεί να περιορίζει την κίνηση του βραχίονα. Σε τέτοια γεωμετρία εξετάζεται διαφορετική διάταξη, όπως αρθρωτός μηχανισμός, αντί για μεγαλύτερο μοτέρ με μοναδικό κριτήριο τη δύναμη.

Ποιο είναι το πλεονέκτημα του υπόγειου μηχανισμού;

Το βασικό πλεονέκτημα είναι η διακριτική εμφάνιση, καθώς δεν υπάρχει εμφανής εξωτερικός βραχίονας πάνω στο φύλλο. Η επιλογή έχει νόημα όταν η αρχιτεκτονική εικόνα της εισόδου αποτελεί βασική απαίτηση. Η αισθητική προτίμηση είναι διαφορετικό κριτήριο από την καταλληλότητα για το μήκος, το βάρος και τη χρήση της πόρτας.

Η αναγραφόμενη γωνία ανοίγματος επιτυγχάνεται σε κάθε εγκατάσταση;

Η μέγιστη γωνία περιγράφει τη δυνατότητα του συγκεκριμένου συστήματος υπό τις προβλεπόμενες συνθήκες εγκατάστασης. Η πραγματική διαδρομή επηρεάζεται από τη γεωμετρία, τις βάσεις και τα εμπόδια γύρω από το φύλλο. Επομένως, η ένδειξη έως 120° δεν εγγυάται την ίδια γωνία σε κάθε υπάρχουσα αυλόπορτα.

Είναι απαραίτητη η χρήση φωτοκυττάρων ασφαλείας και κλειδαριάς δαπέδου;

Η επιλογή εξαρτημάτων εξαρτάται από την εγκατάσταση, τη χρήση και τις απαιτήσεις ασφάλειας. Τα φωτοκύτταρα ασφαλείας ανιχνεύουν εμπόδια στη διαδρομή και βοηθούν στην αποφυγή ατυχημάτων. Σε δίφυλλη διάταξη, η κλειδαριά δαπέδου μπορεί να ασφαλίζει το παθητικό φύλλο. Ηλεκτρομαγνητική κλειδαριά εξετάζεται όταν το απαιτούν η ασφάλιση και η κατασκευή. Το μηχανικό στοπ ορίζει το τελικό σημείο κίνησης, αλλά δεν υποκαθιστά την ανίχνευση εμποδίων.

Πώς λειτουργεί το σύστημα χειροκίνησης σε περίπτωση διακοπής ρεύματος;

Απασφαλίζετε το μοτέρ με το προβλεπόμενο κλειδί αποσύμπλεξης και μετακινείτε την πόρτα χειροκίνητα. Ακολουθείτε τις οδηγίες του συγκεκριμένου μοντέλου, καθώς η διαδικασία μπορεί να διαφέρει.

Η σωστή επιλογή ξεκινά από κάθε φύλλο χωριστά

Η μονόφυλλη ή δίφυλλη διάταξη καθορίζει τον βασικό τρόπο αυτοματοποίησης, αλλά η τελική επιλογή απαιτεί συνδυασμό μετρήσεων. Το μήκος, το βάρος, η γεωμετρία και η αναμενόμενη χρήση πρέπει να καλύπτονται ταυτόχρονα από το επιλεγμένο σύστημα.

Η επιτόπια αποτύπωση από κατάλληλο τεχνικό προηγείται της αγοράς και συνδέει την πραγματική πόρτα με συγκεκριμένο μοντέλο. Το αντίστοιχο εγχειρίδιο καθορίζει τους επιτρεπόμενους συνδυασμούς, αντί για την απομονωμένη ένδειξη μέγιστου φορτίου μιας σύντομης περιγραφής προϊόντος.

Η καλύτερη επιλογή είναι εκείνη που ταιριάζει στην εγκατάσταση και στον τρόπο λειτουργίας της, με σαφώς καταγεγραμμένα όρια για κάθε φύλλο.
