Πώς να επιλέξετε μοτέρ για συρόμενη αυλόπορτα: Ο πλήρης οδηγός

Η επιλογή μοτέρ για συρόμενη αυλόπορτα βασίζεται στον συνδυασμό βάρους και μήκους της πόρτας, της συχνότητας χρήσης και της ομαλής κύλισής της. Ένα μοτέρ που φαίνεται ισχυρό δεν είναι απαραίτητα κατάλληλο για ένα βαρύ ή μακρύ φύλλο που ανοίγει πολλές φορές την ημέρα.

Για να γίνει η σωστή επιλογή, χρειάζεται να συγκριθούν οι προδιαγραφές του συγκεκριμένου μοντέλου, η συμβατότητα πινιόν και κρεμαγιέρας και οι απαιτήσεις εγκατάστασης. Πρώτα, όμως, πρέπει να καταγραφούν τα χαρακτηριστικά της πόρτας και οι πραγματικές συνθήκες λειτουργίας της.

Παρακολουθήστε ένα βίντεο εγκατάστασης μοτέρ συρόμενης πόρτας

Βασικά σημεία

• Το βάρος και το μήκος της αυλόπορτας πρέπει να βρίσκονται εντός των ορίων του συγκεκριμένου μοτέρ. Το μέγιστο επιτρεπόμενο βάρος, από μόνο του, δεν αρκεί.
• Η συχνότητα λειτουργίας καθορίζει τους απαιτούμενους κύκλους ανά ώρα και τον κατάλληλο κύκλο λειτουργίας, ειδικά σε κοινόχρηστες εισόδους.
• Η ισχύς σε watt δεν δείχνει μόνη της πόσο κατάλληλο είναι το μοτέρ. Χρειάζεται έλεγχος της δύναμης, της ταχύτητας και των θερμικών περιορισμών.
• Το πινιόν πρέπει να είναι συμβατό με την κρεμαγιέρα, ενώ η πόρτα χρειάζεται ομαλή κύλιση, σωστή ευθυγράμμιση και σταθερή βάση.
• Η εγκατάσταση πρέπει να περιλαμβάνει τις απαιτούμενες διατάξεις ασφαλείας, όπως φωτοκύτταρα, σύμφωνα με τις προδιαγραφές του κατασκευαστή.

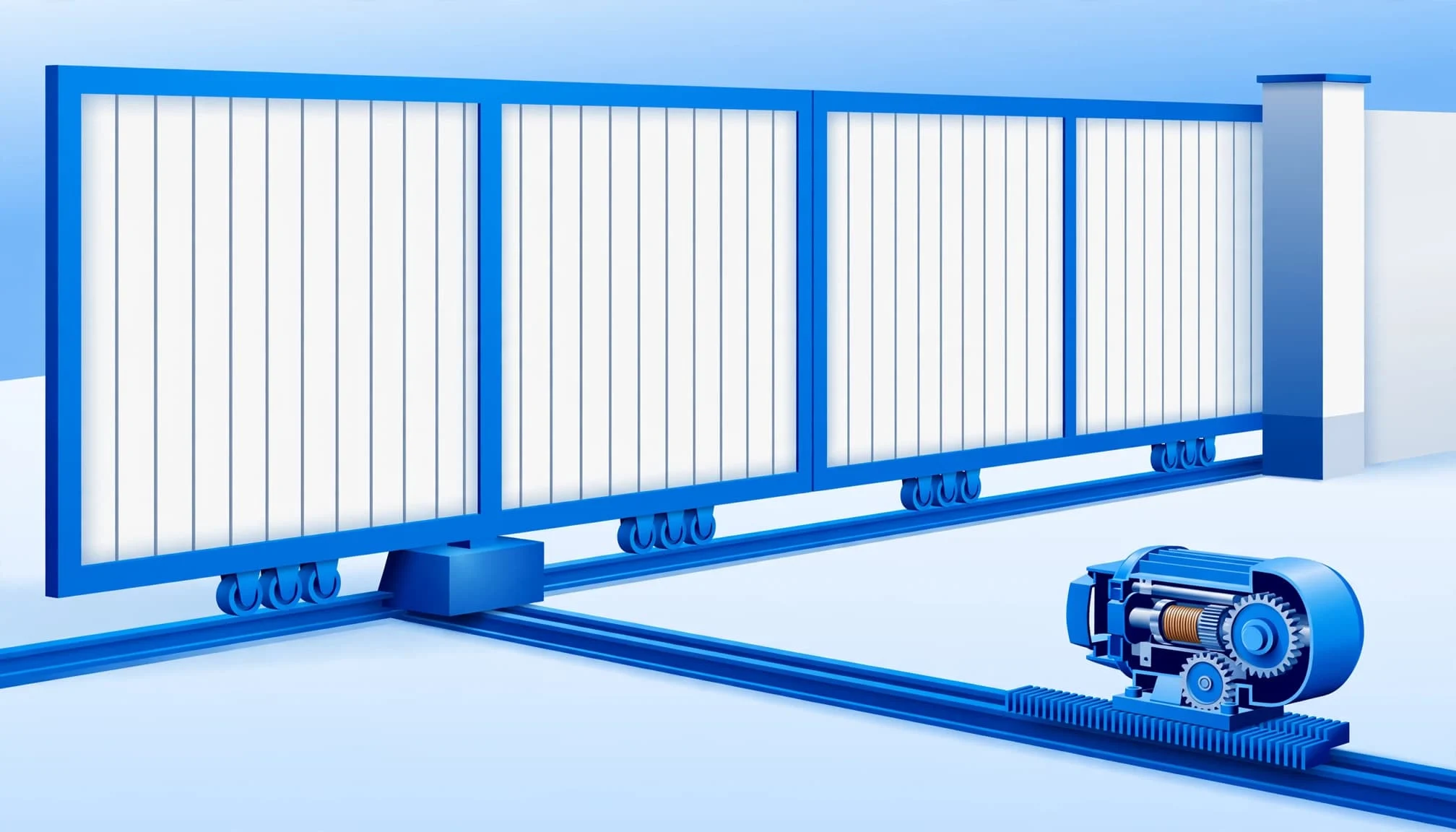

Πώς επιλέγεται το μοτέρ για συρόμενη αυλόπορτα με βάση τα χαρακτηριστικά της πόρτας

Η επιλογή ξεκινά από τις πραγματικές διαστάσεις και τις συνθήκες λειτουργίας της αυλόπορτας. Πριν συγκριθούν τιμές ή ονομαστική ισχύς, χρειάζεται να ελεγχθούν το βάρος, το μήκος, η συχνότητα χρήσης και η κατάσταση του μηχανισμού κύλισης.



Βάρος και μήκος: δύο όρια που πρέπει να ελέγχονται μαζί

Χρειάζεται να καταγραφούν το πραγματικό βάρος και το συνολικό μήκος του κινούμενου φύλλου. Έπειτα, τα στοιχεία συγκρίνονται με τις προδιαγραφές του ακριβούς μοντέλου μοτέρ, όχι απλώς με τα χαρακτηριστικά μιας γενικής σειράς.

Το μέγιστο βάρος δεν αρκεί ως κριτήριο. Ένα φύλλο μπορεί να είναι εντός του ορίου κιλών, αλλά να ξεπερνά το επιτρεπόμενο μήκος ή να κινείται υπό συνθήκες που αυξάνουν την καταπόνηση. Ακόμη και μοντέλα της ίδιας σειράς μπορεί να έχουν διαφορετικά όρια, όπως δείχνει η παρουσίαση της σειράς CAME BX.

Όταν το βάρος δεν είναι γνωστό, δεν βοηθά μια πρόχειρη εκτίμηση με βάση το υλικό ή τις διαστάσεις. Ο τεχνικός μπορεί να το υπολογίσει ή να το μετρήσει με κατάλληλο τρόπο και να επιβεβαιώσει ότι το μοτέρ καλύπτει και τα δύο όρια.

Πόσες φορές ανοίγει η πόρτα μέσα στην ημέρα;

Η αραιή οικιακή χρήση έχει διαφορετικές απαιτήσεις από την είσοδο μιας πολυκατοικίας, όπου η πόρτα μπορεί να ανοίγει συχνά, ή από μια επαγγελματική εγκατάσταση με εντατική λειτουργία. Για τη σύγκριση των μοντέλων ελέγχονται οι κύκλοι ανά ώρα και ο κύκλος λειτουργίας, δηλαδή το ποσοστό του χρόνου κατά το οποίο το μοτέρ μπορεί να λειτουργεί μέσα σε συγκεκριμένο διάστημα.

Οι τιμές του κατασκευαστή ισχύουν υπό συγκεκριμένες συνθήκες δοκιμής. Μπορεί να αφορούν ορισμένο βάρος και πλάτος φύλλου ή συγκεκριμένη θερμοκρασία, επομένως δεν μεταφέρονται αυτούσιες σε κάθε εγκατάσταση.

Ο υπολογισμός πρέπει να λαμβάνει υπόψη τις ώρες αιχμής, όχι μόνο τον μέσο ημερήσιο αριθμό ανοιγμάτων. Σε μια πολυκατοικία, για παράδειγμα, οι πρωινές και απογευματινές μετακινήσεις μπορεί να συγκεντρώνουν πολλούς κύκλους σε μικρό χρονικό διάστημα.

Η ομαλή κύλιση μειώνει την καταπόνηση του μοτέρ

Πριν από την αγορά, ελέγχονται η τροχιά, οι κύλινδροι και η ελεύθερη κίνηση του φύλλου. Η τροχιά πρέπει να είναι σταθερή και σωστά ευθυγραμμισμένη, ενώ η πόρτα δεν πρέπει να παρουσιάζει εμπλοκές, έντονη τριβή ή σημεία όπου δυσκολεύεται να ξεκινήσει και να σταματήσει.

Αν το φύλλο κινείται δύσκολα, χρειάζεται πρώτα να εντοπιστεί και να διορθωθεί η μηχανική αιτία. Ένα μοτέρ μεγαλύτερης κατηγορίας δεν διορθώνει στραβή τροχιά, φθαρμένους κυλίνδρους ή κακή κύλιση. Μετά τον έλεγχο της πόρτας, επιλέγεται το μοτέρ που καλύπτει τα χαρακτηριστικά και τον πραγματικό ρυθμό χρήσης της.

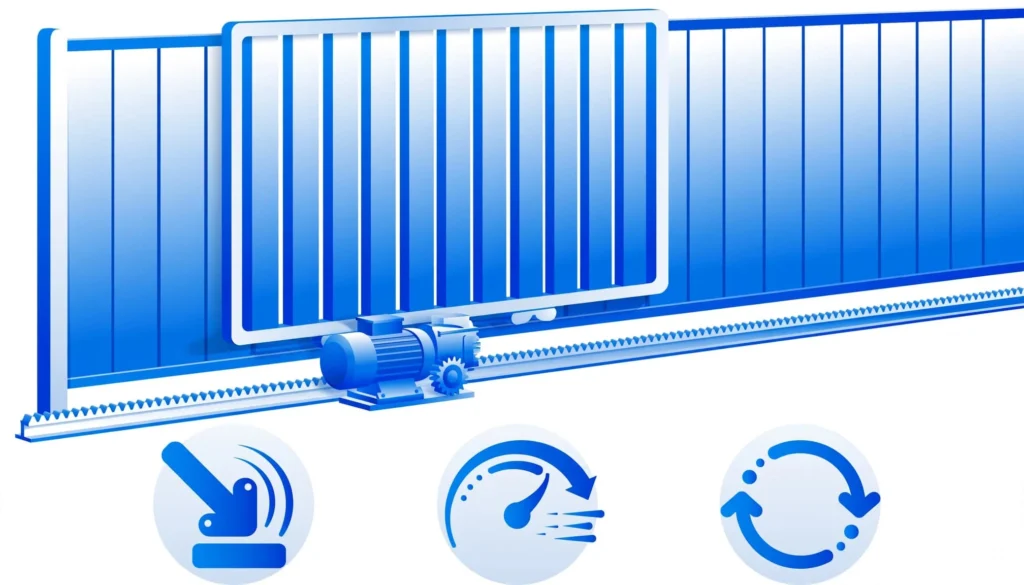

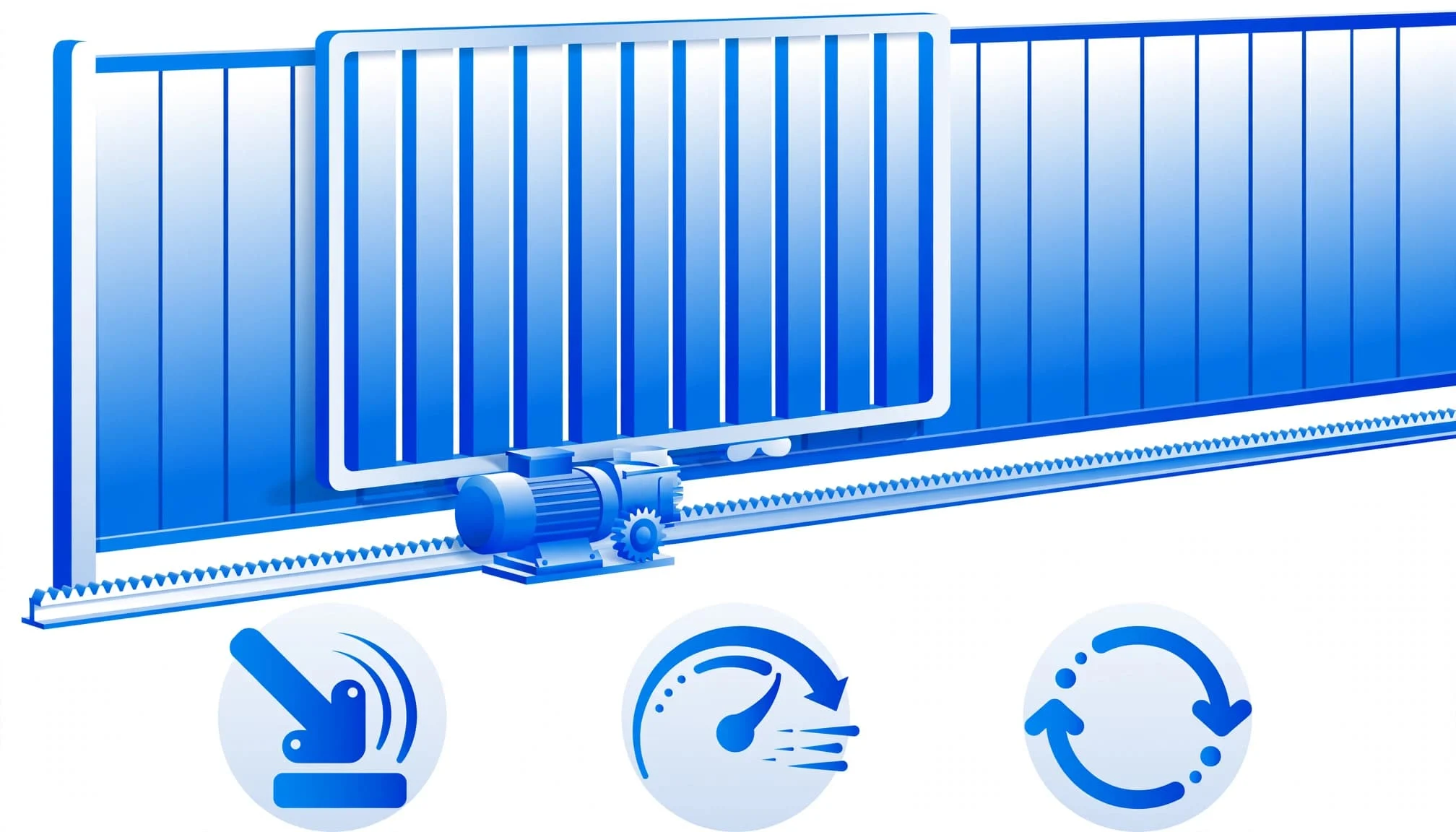

Ισχύς, ταχύτητα και κρεμαγιέρα: πώς συγκρίνονται οι προδιαγραφές

Τα τεχνικά χαρακτηριστικά χρειάζεται να εξετάζονται μαζί, γιατί η ισχύς σε watt δεν δείχνει από μόνη της πόσο κατάλληλο είναι ένα μοτέρ για συρόμενη αυλόπορτα. Η σύγκριση πρέπει να περιλαμβάνει το βάρος και το μήκος του φύλλου, τη δύναμη ώθησης ή έλξης, την ταχύτητα και τους επιτρεπόμενους κύκλους λειτουργίας. Τα παρακάτω μοντέλα δίνουν παραδείγματα, όχι καθολικές συστάσεις. Η τελική επιλογή βασίζεται στον ακριβή κωδικό και στο εγχειρίδιο του κατασκευαστή.

Γιατί τα watt δεν αρκούν για να κριθεί η ισχύς

Οι σειρές CAME BX 230 V δείχνουν γιατί δεν αρκεί η ονομαστική ισχύς. Η έκδοση για φύλλο έως 400 kg αναφέρεται με ισχύ 320 W, ενώ εκείνη για έως 800 kg με 520 W. Και οι δύο καλύπτουν μήκος έως 14 m, με ταχύτητα 10,5 m/min και 17 κύκλους ανά ώρα. Συγκρίνονται, επομένως, και τα όρια βάρους και χρήσης, όχι μόνο τα watt.

Παρόμοια, ο FAAC 746 C έχει ισχύ 350 W, αλλά οι επιδόσεις αλλάζουν ανάλογα με το γρανάζι. Η έκδοση Z16 καλύπτει έως 600 kg και 40 m, με δύναμη έως 830 N και ταχύτητα 9,6 m/min. Η Z20 αναφέρεται για έως 400 kg και 50 m, με δύναμη έως 665 N και ταχύτητα 12 m/min. Οι κύκλοι λειτουργίας του μοντέλου συνδέονται επίσης με τις συνθήκες δοκιμής και το φορτίο.



Συμβατότητα πινιόν και κρεμαγιέρας

Το πινιόν του μοτέρ πρέπει να ταιριάζει με το module και τον τύπο της κρεμαγιέρας. Για παράδειγμα, το CAME BX και το FAAC 746 C χρησιμοποιούν module 4, αλλά αυτό δεν σημαίνει ότι κάθε κρεμαγιέρα module 4 ταιριάζει αυτομάτως σε κάθε εγκατάσταση. Χρειάζεται έλεγχος των προδιαγραφών του συγκεκριμένου μοντέλου.

Στις διαθέσιμες επιλογές περιλαμβάνονται γαλβανισμένες χαλύβδινες κρεμαγιέρες, καθώς και ενισχυμένο νάιλον με μεταλλικό ή υαλοενισχυμένο πυρήνα σε συγκεκριμένες σειρές CAME. Η στερέωση, η ευθυγράμμιση και το διάκενο ανάμεσα σε πινιόν και κρεμαγιέρα ακολουθούν τις οδηγίες του κατασκευαστή. Λανθασμένη τοποθέτηση μπορεί να προκαλέσει θόρυβο, φθορά ή δυσκολία στην κίνηση.

Πότε έχει σημασία η τάση και η ταχύτητα λειτουργίας

Συστήματα 24 V και 230 V μπορεί να διαφέρουν ως προς την προβλεπόμενη χρήση, τη συχνότητα λειτουργίας και τα διαθέσιμα χαρακτηριστικά ασφαλείας. Η τάση από μόνη της δεν αρκεί για να κριθεί ποιο μοτέρ ταιριάζει καλύτερα. Για παράδειγμα, το CAME BX-243, μια συγκεκριμένη έκδοση 24 V, αναφέρεται για έως 300 kg και μήκος 8,5 m, με δύναμη 300 N. Τα όρια αυτά δεν ισχύουν για όλη τη σειρά BX.

Η μεγαλύτερη ταχύτητα δεν είναι πάντα πλεονέκτημα. Σε μια είσοδο με περιορισμένο χώρο ή συχνή διέλευση πεζών, η κίνηση και οι διατάξεις ασφαλείας πρέπει να ανταποκρίνονται στις πραγματικές συνθήκες. Πριν επιλεγεί μοτέρ, συγκρίνονται οι προδιαγραφές της συγκεκριμένης έκδοσης και οι οδηγίες εγκατάστασής της.

Εγκατάσταση, ασφάλεια και κόστος πριν από την τελική αγορά

Η επιλογή μοτέρ για συρόμενη αυλόπορτας δεν ολοκληρώνεται με τη σύγκριση βάρους, μήκους και κύκλων χρήσης. Πριν από την αγορά χρειάζεται να ελεγχθούν οι απαιτήσεις εγκατάστασης, οι διατάξεις ασφαλείας και το συνολικό κόστος, μαζί με τα εξαρτήματα και την εργασία.

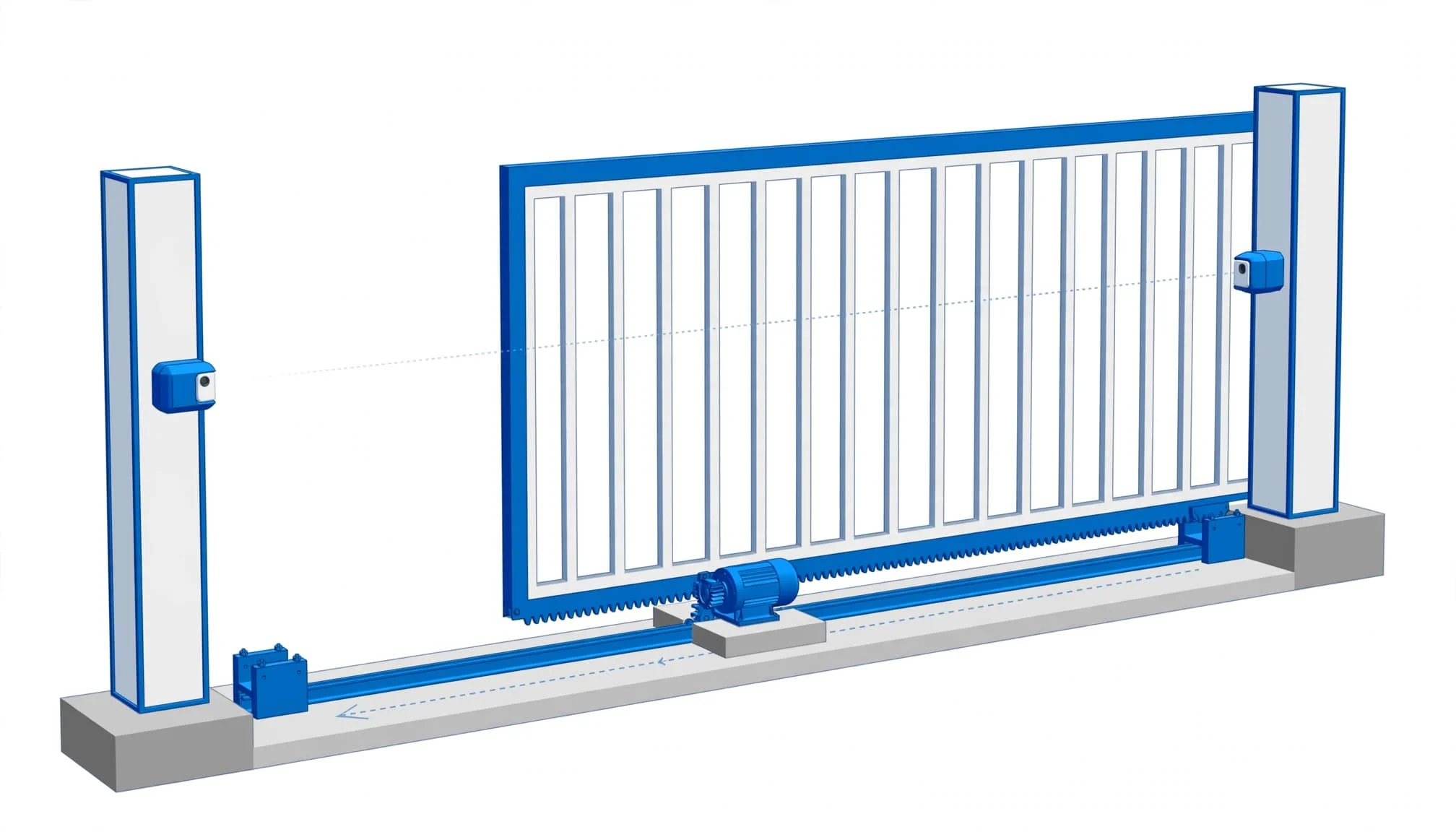

Τι πρέπει να προβλέπει σωστή εγκατάσταση

Το μοτέρ χρειάζεται σταθερή, οριζόντια βάση, ενώ η αυλόπορτα πρέπει να κινείται ελεύθερα σε όλη τη διαδρομή της, χωρίς εμπόδια ή σημεία σύνθλιψης. Όπου προβλέπεται από τον κατασκευαστή, τοποθετούνται κατάλληλα μηχανικά στοπ, ώστε να περιορίζεται με ασφάλεια η κίνηση του φύλλου. Η κρεμαγιέρα και το πινιόν πρέπει επίσης να είναι συμβατά και σωστά ευθυγραμμισμένα.

Πριν επιλεγεί θέση για το μοτέρ, ελέγχεται η πρόσβαση σε κατάλληλη τροφοδοσία και η δυνατότητα προστασίας των καλωδίων. Για εξωτερική τοποθέτηση, εξετάζεται ο βαθμός προστασίας IP του συγκεκριμένου μοντέλου και η έκθεσή του σε βροχή, σκόνη και υγρασία. Ο βαθμός IP δείχνει το επίπεδο προστασίας του περιβλήματος, δεν καταργεί όμως την ανάγκη σωστής τοποθέτησης.



Όταν η εγκατάσταση απαιτεί ηλεκτρικές συνδέσεις ή παραμετροποίηση της πλακέτας, είναι προτιμότερο να την αναλάβει επαγγελματίας τεχνικός. Οι συνδέσεις και οι ρυθμίσεις πρέπει να ακολουθούν το εγχειρίδιο του ακριβούς μοντέλου, καθώς επηρεάζουν τόσο τη λειτουργία όσο και την απόκριση των συστημάτων ασφαλείας.

Φωτοκύτταρα και άλλες διατάξεις προστασίας

Τα φωτοκύτταρα ανιχνεύουν εμπόδια στη διαδρομή της πόρτας και μπορούν, ανάλογα με τη ρύθμιση, να διακόψουν ή να μεταβάλουν την κίνησή της. Δεν αντικαθιστούν τη σωστή μηχανική εγκατάσταση, τα απαιτούμενα στοπ ή άλλες διατάξεις που προβλέπονται για το συγκεκριμένο σύστημα.

Σε συμβατές εγκαταστάσεις μπορούν να χρησιμοποιηθούν και ευαίσθητες ακμές ασφαλείας. Η συμπεριφορά κάθε συσκευής εξαρτάται από την καλωδίωση, τις διαθέσιμες εισόδους και τις ρυθμίσεις της πλακέτας. Μετά την εγκατάσταση χρειάζεται έλεγχος λειτουργίας, ώστε να επιβεβαιωθεί ότι οι διατάξεις αντιδρούν όπως προβλέπουν οι οδηγίες του κατασκευαστή.

Πώς υπολογίζεται το συνολικό κόστος, όχι μόνο η τιμή του μοτέρ

Η τιμή της μονάδας κίνησης δεν δείχνει από μόνη της πόσο θα κοστίσει ένα ολοκληρωμένο σύστημα. Στον υπολογισμό πρέπει να περιλαμβάνονται η κρεμαγιέρα, τα φωτοκύτταρα, τα χειριστήρια, η βάση, η καλωδίωση και η εργασία εγκατάστασης. Αν η πόρτα χρειάζεται επισκευή ή ρύθμιση στους κυλίνδρους και στην τροχιά, προστίθεται και αυτό το κόστος.

Για δίκαιη σύγκριση, οι προσφορές χρειάζεται να αφορούν ίδια τεχνικά χαρακτηριστικά και να αναφέρουν καθαρά ποια εξαρτήματα και εργασίες περιλαμβάνονται. Πριν από την τελική επιλογή, ελέγχονται επίσης η διαθεσιμότητα ανταλλακτικών και οι όροι της εγγύησης. Η κατηγορία με μοτέρ για συρόμενες πόρτες μπορεί να βοηθήσει στην αρχική σύγκριση μοντέλων, αλλά το τελικό κόστος κρίνεται από το πλήρες πακέτο και τις ανάγκες της συγκεκριμένης πόρτας.

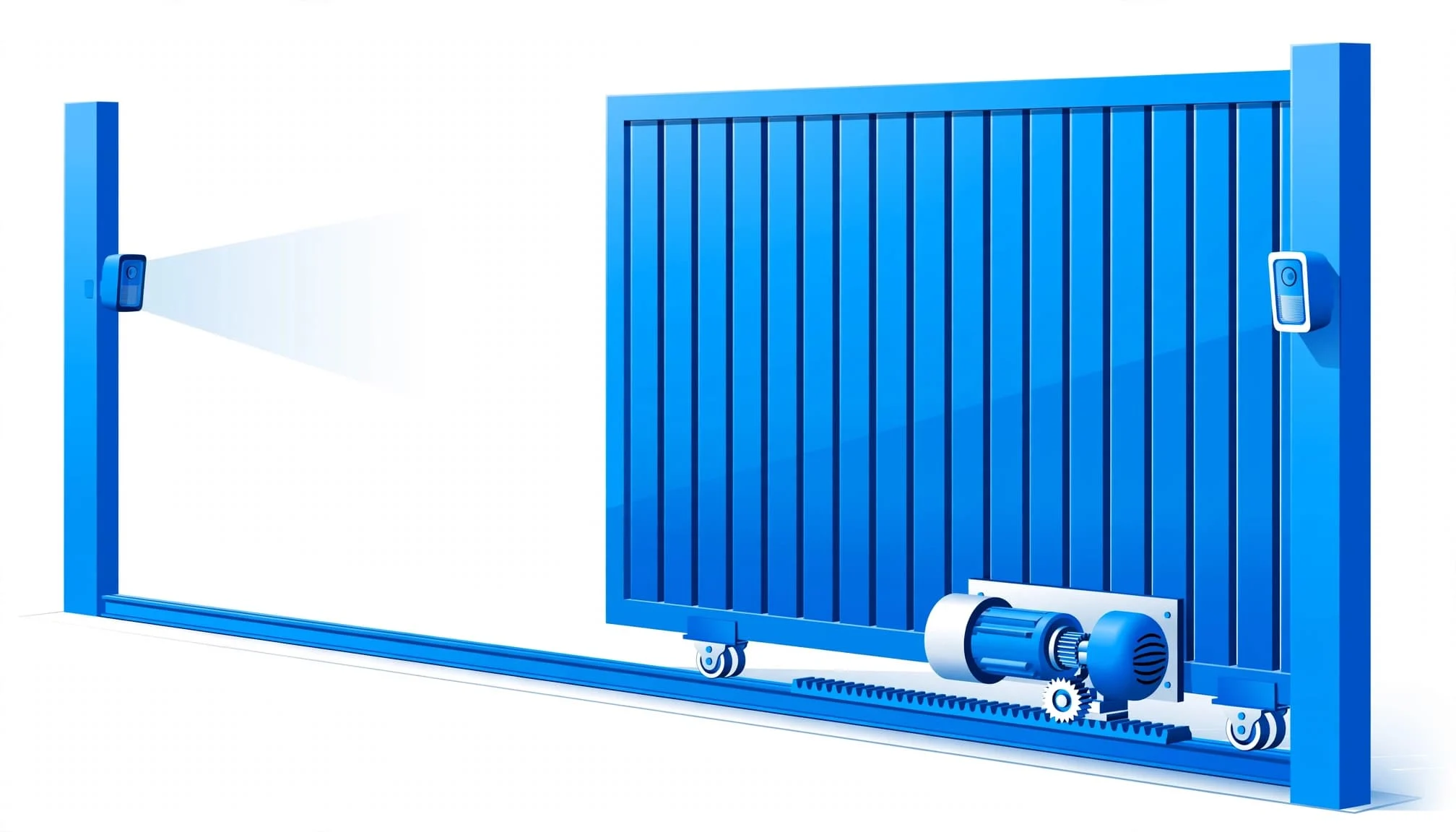

Συχνές ερωτήσεις για την επιλογή μοτέρ για συρόμενη αυλόπορτας

Πριν επιλεγεί μοτέρ, χρειάζεται να αξιολογηθούν μαζί οι προδιαγραφές του μοντέλου και η πραγματική κατάσταση της αυλόπορτας. Οι παρακάτω απαντήσεις καλύπτουν σημεία που συχνά δημιουργούν απορίες κατά την αγορά ή μετά την εγκατάσταση.

Αρκεί να γνωρίζει κανείς μόνο το βάρος της αυλόπορτας;

Όχι, το βάρος από μόνο του δεν αρκεί για να επιλεγεί σωστά το μοτέρ συρόμενης αυλόπορτας. Χρειάζεται να είναι γνωστό και το μήκος του φύλλου, καθώς τα δύο όρια ελέγχονται μαζί στις προδιαγραφές του μοντέλου. Η συχνότητα χρήσης επηρεάζει επίσης την επιλογή, ειδικά όταν πολλοί κύκλοι λειτουργίας συγκεντρώνονται σε συγκεκριμένες ώρες. Τέλος, πρέπει να ελεγχθεί αν η πόρτα κυλά ελεύθερα και αν το συγκεκριμένο μοντέλο καλύπτει τις συνθήκες εγκατάστασης.

Πόσο περιθώριο ισχύος χρειάζεται να προβλεφθεί;

Δεν υπάρχει ένας σταθερός συντελεστής που να ταιριάζει σε κάθε αυλόπορτα. Η επιλογή βασίζεται στα όρια βάρους και μήκους του κατασκευαστή, καθώς και στις τιμές δύναμης, κύκλων λειτουργίας και θερμικών περιορισμών. Ο τεχνικός αξιολογεί την πραγματική κίνηση του φύλλου, την τριβή και τη συχνότητα χρήσης πριν προτείνει μοντέλο. Έτσι αποφεύγεται τόσο η ανεπαρκής επιλογή όσο και η άσκοπη αγορά ισχυρότερου μοτέρ.

Μπορεί να χρησιμοποιηθεί οποιαδήποτε κρεμαγιέρα;

Όχι, η κρεμαγιέρα πρέπει να είναι συμβατή με το πινιόν του μοτέρ. Πρώτα ελέγχεται το module και έπειτα η μηχανική εφαρμογή, όπως οι διαστάσεις, η στερέωση και η ευθυγράμμιση. Ακόμη κι αν δύο εξαρτήματα έχουν ίδιο module, η συμβατότητά τους δεν θεωρείται δεδομένη χωρίς έλεγχο των οδηγιών του συγκεκριμένου μοντέλου. Λανθασμένος συνδυασμός μπορεί να προκαλέσει θόρυβο, φθορά ή δυσκολία στην κίνηση.

Χρειάζονται φωτοκύτταρα σε κάθε συρόμενη αυλόπορτα;

Η ανάγκη για φωτοκύτταρα εξαρτάται από τη διαμόρφωση της εισόδου, τις οδηγίες του κατασκευαστή και τους ισχύοντες κανόνες ασφαλείας. Η διάταξη πρέπει να συνδέεται και να ρυθμίζεται σύμφωνα με την πλακέτα του συγκεκριμένου μοτέρ. Τα φωτοκύτταρα ανιχνεύουν εμπόδια στη διαδρομή, αλλά δεν υποκαθιστούν τη σωστή εγκατάσταση, τα απαιτούμενα μηχανικά στοπ ή άλλα μέτρα προστασίας. Η συνολική διάταξη ασφαλείας ελέγχεται από τεχνικό.

Τι πρέπει να ελέγξει κανείς αν το μοτέρ δυσκολεύεται;

Πριν αποδοθεί το πρόβλημα στο μοτέρ, ελέγχονται οι κύλινδροι, η τροχιά και η ελεύθερη κίνηση του φύλλου. Ακολουθεί έλεγχος της ευθυγράμμισης και της στερέωσης της κρεμαγιέρας, καθώς και της τροφοδοσίας και των ρυθμίσεων της πλακέτας. Αν η πόρτα κινείται δύσκολα και με χειροκίνητη απασφάλιση, πιθανότερη αιτία είναι η μηχανική αντίσταση. Τεχνικός έλεγχος πριν από την αντικατάσταση μπορεί να εντοπίσει το πραγματικό πρόβλημα και να αποτρέψει άσκοπη αγορά νέου μοτέρ.

Συμπέρασμα

Η σωστή επιλογή μοτέρ συρόμενης αυλόπορτας βασίζεται στον συνδυασμό βάρους και μήκους του φύλλου, συχνότητας χρήσης, δύναμης και ταχύτητας. Χρειάζεται επίσης συμβατή κρεμαγιέρα και εγκατάσταση που ακολουθεί τις προδιαγραφές του συγκεκριμένου μοντέλου, με τις κατάλληλες διατάξεις ασφαλείας.

Πριν από την αγορά, καταγράψτε τα στοιχεία της πόρτας και αντιπαραβάλετέ τα με τα όρια του ακριβούς κωδικού μοτέρ. Έτσι η επιλογή ανταποκρίνεται στις πραγματικές ανάγκες της εγκατάστασης, χωρίς να θεωρείται ένα μοντέλο κατάλληλο για όλους.
