Φωτοκύτταρα ασφαλείας γκαραζόπορτας: Πώς λειτουργούν και πότε χρειάζονται;

Όταν μια αυτόματη γκαραζόπορτα κλείνει και υπάρχει άνθρωπος, όχημα ή αντικείμενο στην πορεία της, τα φωτοκύτταρα γκαραζόπορτας μπορούν να ανιχνεύσουν το εμπόδιο διακόπτοντας μια υπέρυθρη δέσμη. Στέλνουν σήμα στον πίνακα ελέγχου, ο οποίος καθορίζει αν η πόρτα θα σταματήσει, θα αντιστρέψει την κίνησή της ή δεν θα κλείσει.

Η προστασία τους έχει όρια: εξαρτάται από τη συμβατότητα, τη σωστή εγκατάσταση και τη συνολική ασφάλεια της πόρτας. Για να γίνει σαφές πώς λειτουργούν, ακολουθεί μια σύντομη παρουσίαση φωτοκυττάρου ασφαλείας με ανακλαστήρα.

Βασικά σημεία με μια ματιά

• Τα φωτοκύτταρα ασφαλείας γκαραζόπορτας εκπέμπουν υπέρυθρη δέσμη και ανιχνεύουν εμπόδια όταν αυτή διακοπεί.
• Ο πίνακας ελέγχου λαμβάνει το σήμα και, ανάλογα με τις ρυθμίσεις του, σταματά την πόρτα, αντιστρέφει την κίνηση ή εμποδίζει το κλείσιμο.
• Η σωστή θέση, καλωδίωση και συμβατότητα με τον πίνακα και το μοτέρ καθορίζουν αν το σύστημα θα λειτουργεί όπως προβλέπεται.
• Μετά την εγκατάσταση, η δοκιμή της αντίδρασης της πόρτας επιβεβαιώνει ότι ο πίνακας αναγνωρίζει σωστά τη διακοπή της δέσμης.
• Τα φωτοκύτταρα δεν καλύπτουν μόνα τους κάθε κίνδυνο. Η συνολική προστασία αξιολογείται και σύμφωνα με τις ευρωπαϊκές απαιτήσεις για μηχανοκίνητες γκαραζόπορτες.

Φωτοκύτταρα ασφαλείας γκαραζόπορτας: πώς λειτουργούν

Τα φωτοκύτταρα ασφαλείας γκαραζόπορτας ανιχνεύουν εμπόδια χωρίς να χρειάζεται να τα αγγίξουν. Για να γίνει κατανοητή η λειτουργία τους, αρκεί να εξεταστεί η διαδρομή της υπέρυθρης δέσμης και το σήμα που φτάνει στον πίνακα ελέγχου.

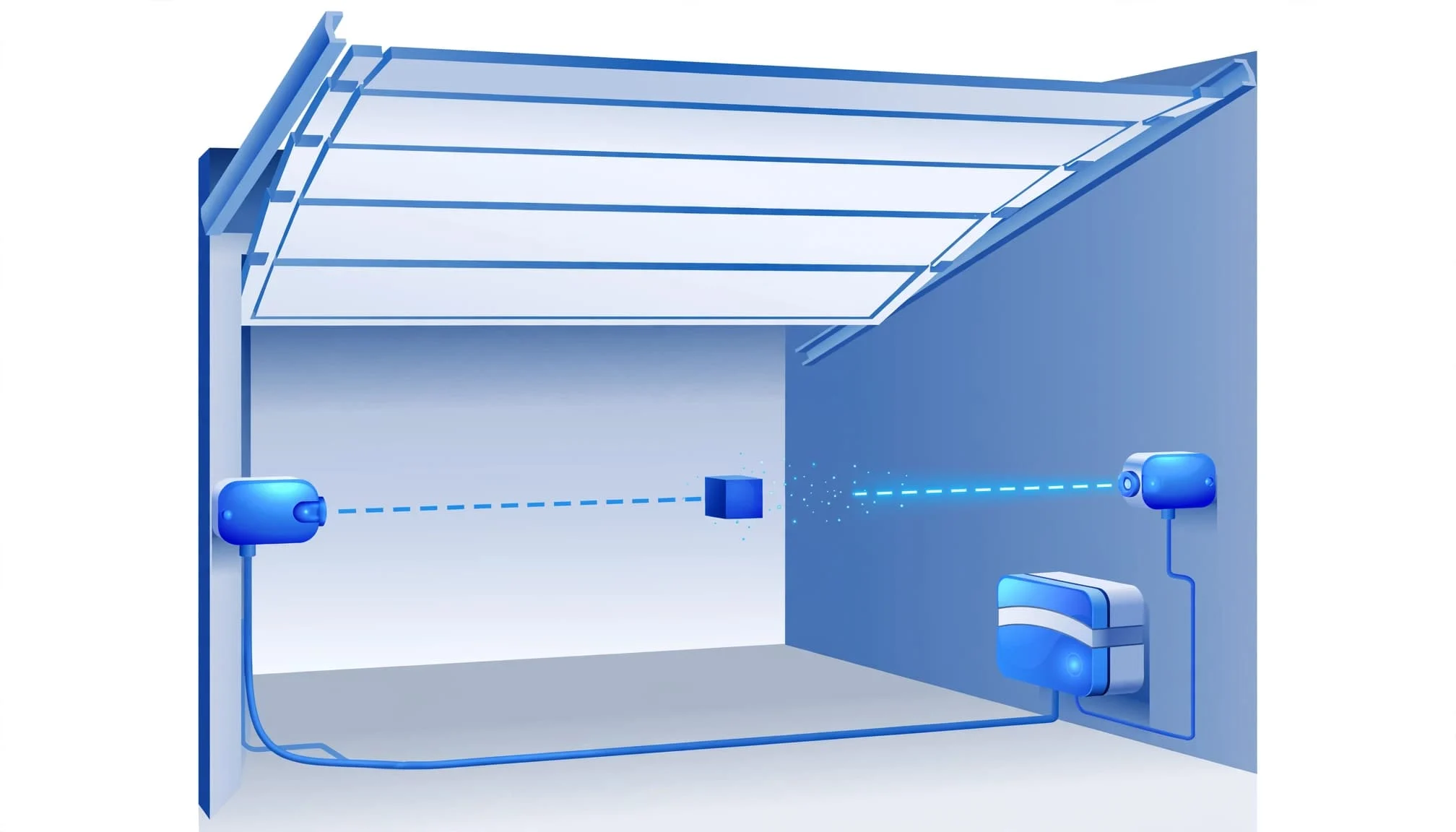

Πομπός, δέκτης και υπέρυθρη δέσμη

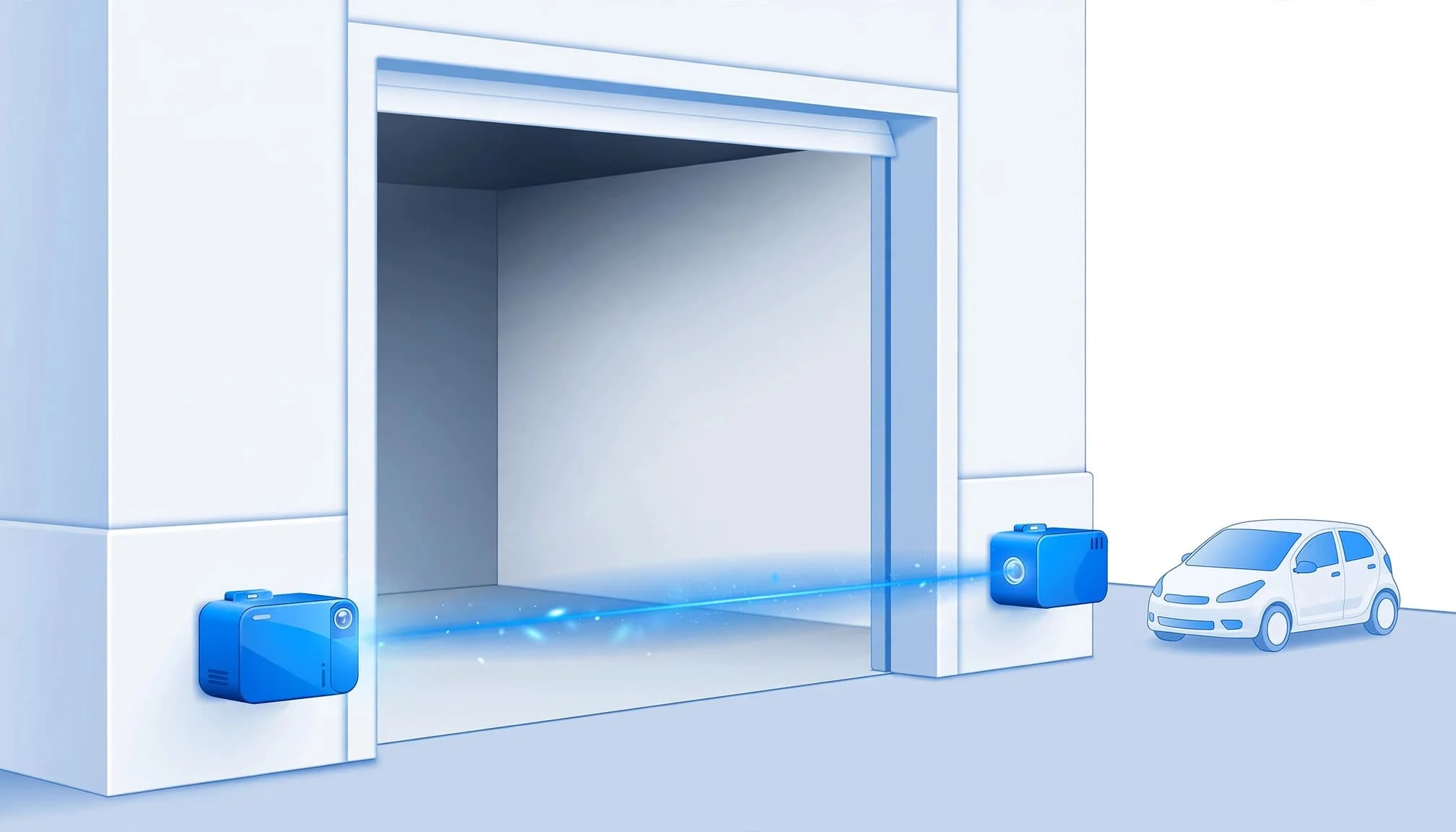

Στη συνήθη διάταξη “πομπός δέκτης”, η μία μονάδα λειτουργεί ως πομπός και η άλλη ως δέκτης. Τοποθετούνται αντικριστά, συνήθως χαμηλά στις δύο πλευρές του ανοίγματος της γκαραζόπορτας. Ο πομπός στέλνει μια δέσμη υπέρυθρων ακτίνων προς τον δέκτη, η οποία δεν είναι ορατή με γυμνό μάτι. Αυτή είναι η βασική αρχή των φωτοηλεκτρικών αισθητήρων που περιγράφεται και στο εκπαιδευτικό εγχειρίδιο για τα συστήματα αυτοματισμού.

Όσο η δέσμη φτάνει κανονικά στον δέκτη, το σύστημα αναγνωρίζει ότι η διαδρομή της πόρτας είναι ελεύθερη. Αν, για παράδειγμα, ένα παιδί, ένα κατοικίδιο ή ένα όχημα περάσει ανάμεσα στις δύο μονάδες την ώρα που η πόρτα κατεβαίνει, η δέσμη διακόπτεται. Ο δέκτης αντιλαμβάνεται τη διακοπή και στέλνει σχετικό σήμα στον πίνακα ελέγχου.

Τα φωτοκύτταρα δεν χρειάζεται να έρθουν σε επαφή με το εμπόδιο για να το ανιχνεύσουν. Χρειάζεται, όμως, να είναι σωστά ευθυγραμμισμένα και τοποθετημένα σε θέση που καλύπτει την επικίνδυνη ζώνη. Η ακριβής θέση και η συμβατότητα των μονάδων εξαρτώνται από το μοτέρ και τις οδηγίες του κατασκευαστή.

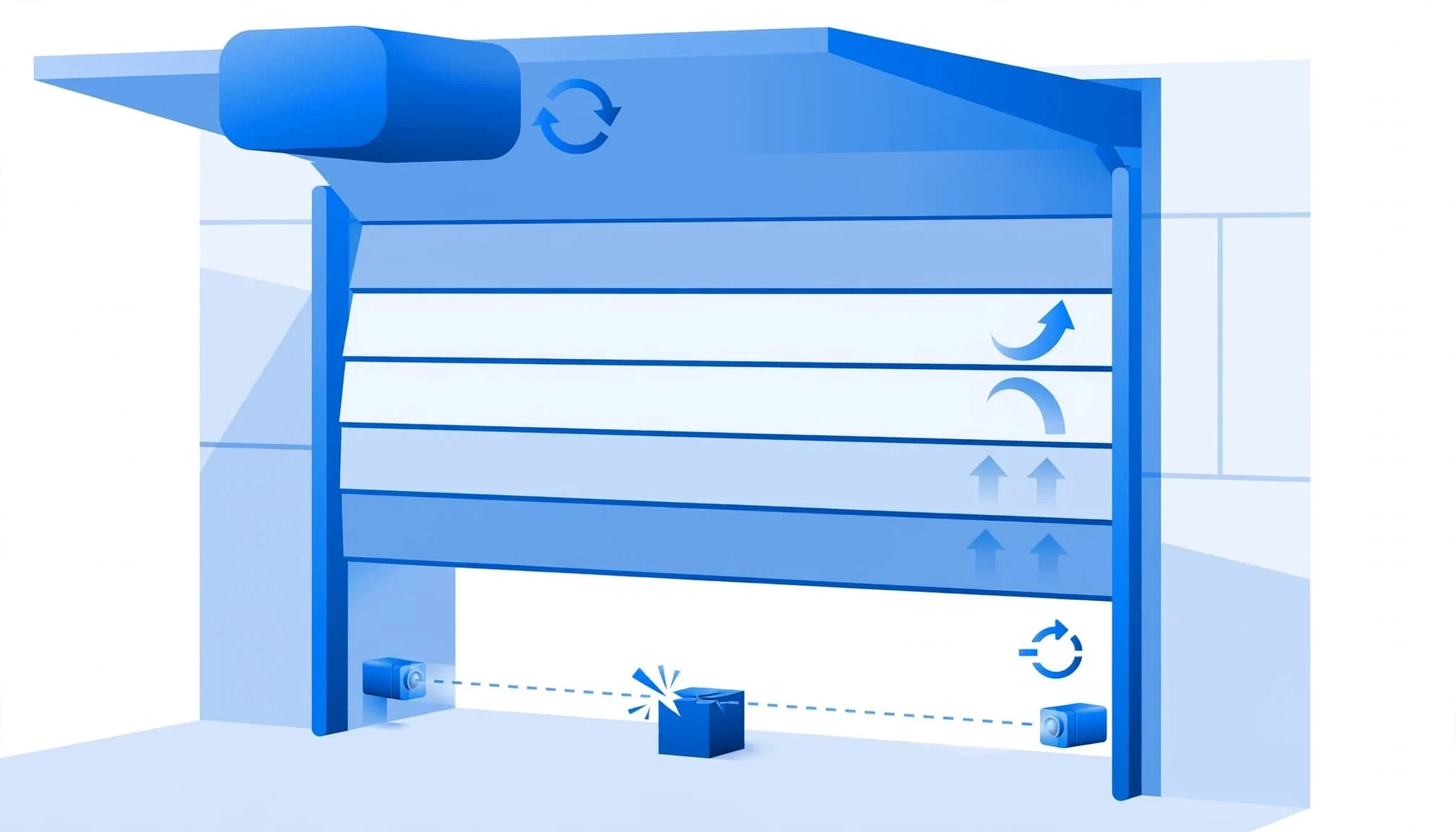

Τι κάνει ο πίνακας ελέγχου όταν ανιχνεύσει εμπόδιο

Το φωτοκύτταρο δεν κινεί μόνο του την πόρτα. Ενημερώνει τον πίνακα ελέγχου, ο οποίος αξιολογεί το σήμα και ενεργοποιεί την ενέργεια που προβλέπει το συγκεκριμένο σύστημα. Ανάλογα με το μοντέλο και τις ρυθμίσεις, μπορεί να σταματήσει την κάθοδο, να αντιστρέψει την κίνηση ή να μην επιτρέψει το κλείσιμο.

Η απόκριση δεν είναι ίδια σε όλα τα μοτέρ και τους πίνακες. Γι’ αυτό, το εγχειρίδιο του κατασκευαστή είναι το σημείο αναφοράς για τη λειτουργία, τη σύνδεση και τη δοκιμή των φωτοκυττάρων. Η διάταξη αυτή αποτελεί μέρος της προστασίας της πόρτας, αλλά δεν υποκαθιστά τα υπόλοιπα απαιτούμενα μέτρα ασφαλείας.

Πότε χρειάζονται και τι δεν μπορούν να προστατεύσουν

Τα φωτοκύτταρα ασφαλείας γκαραζόπορτας έχουν ιδιαίτερη αξία όταν υπάρχει αυτόματο κλείσιμο και στην περιοχή περνούν άνθρωποι ή οχήματα. Η ανάγκη και η διάταξή τους εξαρτώνται από την πόρτα, τη χρήση του χώρου και τους κινδύνους της εγκατάστασης.

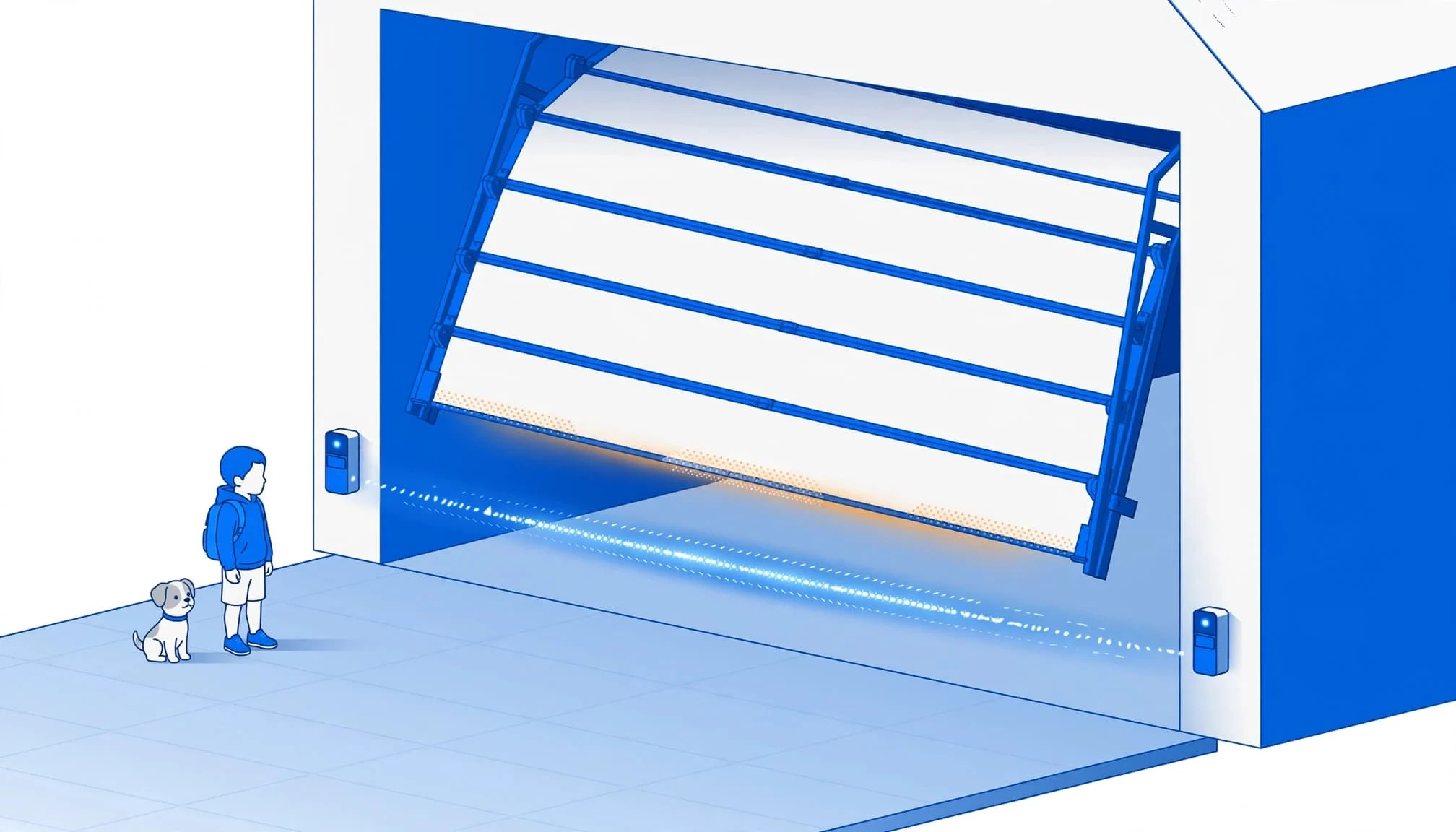

Περιπτώσεις όπου η ανίχνευση εμποδίων έχει ιδιαίτερη αξία

Σε μια γκαραζόπορτα που κλείνει με τηλεχειρισμό, κάποιος μπορεί να ξεκινήσει το κλείσιμο χωρίς να βλέπει ολόκληρο το άνοιγμα. Η ανίχνευση εμποδίων είναι χρήσιμη σε κοινόχρηστες εισόδους, όπου περνούν ένοικοι, επισκέπτες ή οχήματα, αλλά και σε γκαράζ με συχνή καθημερινή διέλευση.

Η προστασία έχει ακόμη μεγαλύτερη σημασία σε οικογένειες με παιδιά ή κατοικίδια, που μπορεί να βρεθούν κοντά στην πόρτα την ώρα που κινείται. Τα φωτοκύτταρα ενημερώνουν τον πίνακα όταν διακοπεί η δέσμη, ώστε να ενεργοποιηθεί η προβλεπόμενη αντίδραση. Αυτό δεν σημαίνει ότι κάθε εγκατάσταση χρειάζεται την ίδια διάταξη ή ότι ένα μόνο ζεύγος καλύπτει κάθε πιθανό κίνδυνο.

Γιατί τα φωτοκύτταρα δεν αρκούν από μόνα τους

Τα φωτοκύτταρα ανιχνεύουν εμπόδια μόνο όταν αυτά διακόπτουν τη δέσμη τους. Ένα αντικείμενο έξω από τη συγκεκριμένη γραμμή μπορεί να μη γίνει αντιληπτό. Επίσης, η δέσμη δεν καλύπτει κατ’ ανάγκη όλα τα σημεία όπου μπορεί να προκληθεί σύνθλιψη ή παγίδευση, όπως ορισμένα σημεία ανάμεσα στα κινούμενα μέρη της πόρτας.

Η αποτελεσματική προστασία βασίζεται στη συνολική αξιολόγηση κινδύνου και όχι μόνο στην τοποθέτηση φωτοκυττάρων. Η αξιολόγηση λαμβάνει υπόψη τον μηχανικό κίνδυνο, όπως η σύνθλιψη ή η παγίδευση, και, όπου σχετίζεται με το σύστημα, τη μέγιστη ταχύτητα κίνησης. Ο τύπος και η κατάσταση της πόρτας, η πρόσβαση στον χώρο και η πιθανή κίνηση ανθρώπων και οχημάτων καθορίζουν ποια μέτρα χρειάζονται. Ανάλογα με την εγκατάσταση, μπορεί να προβλέπονται και άλλες διατάξεις ασφαλείας ή έλεγχοι λειτουργίας, σύμφωνα με τις οδηγίες του κατασκευαστή.

Το EN 12453 αφορά την ασφαλή χρήση μηχανοκίνητων θυρών και περιλαμβάνει απαιτήσεις και μεθόδους δοκιμής. Ένα ζεύγος φωτοκυττάρων από μόνο του δεν εξασφαλίζει συμμόρφωση. Το πρότυπο εξετάζει ευρύτερα την ασφάλεια της εγκατάστασης και τις προβλεπόμενες δοκιμές της, όπως περιγράφεται στην παρουσίαση του EN 12453.

Σωστή εγκατάσταση και συμβατότητα με το μοτέρ

Η σωστή τοποθέτηση των φωτοκυττάρων ασφαλείας γκαραζόπορτας απαιτεί έλεγχο της θέσης, της καλωδίωσης και των προδιαγραφών του πίνακα ελέγχου. Οι γενικές αρχές είναι κοινές, αλλά οι ακροδέκτες και οι ρυθμίσεις διαφέρουν ανά μοντέλο.

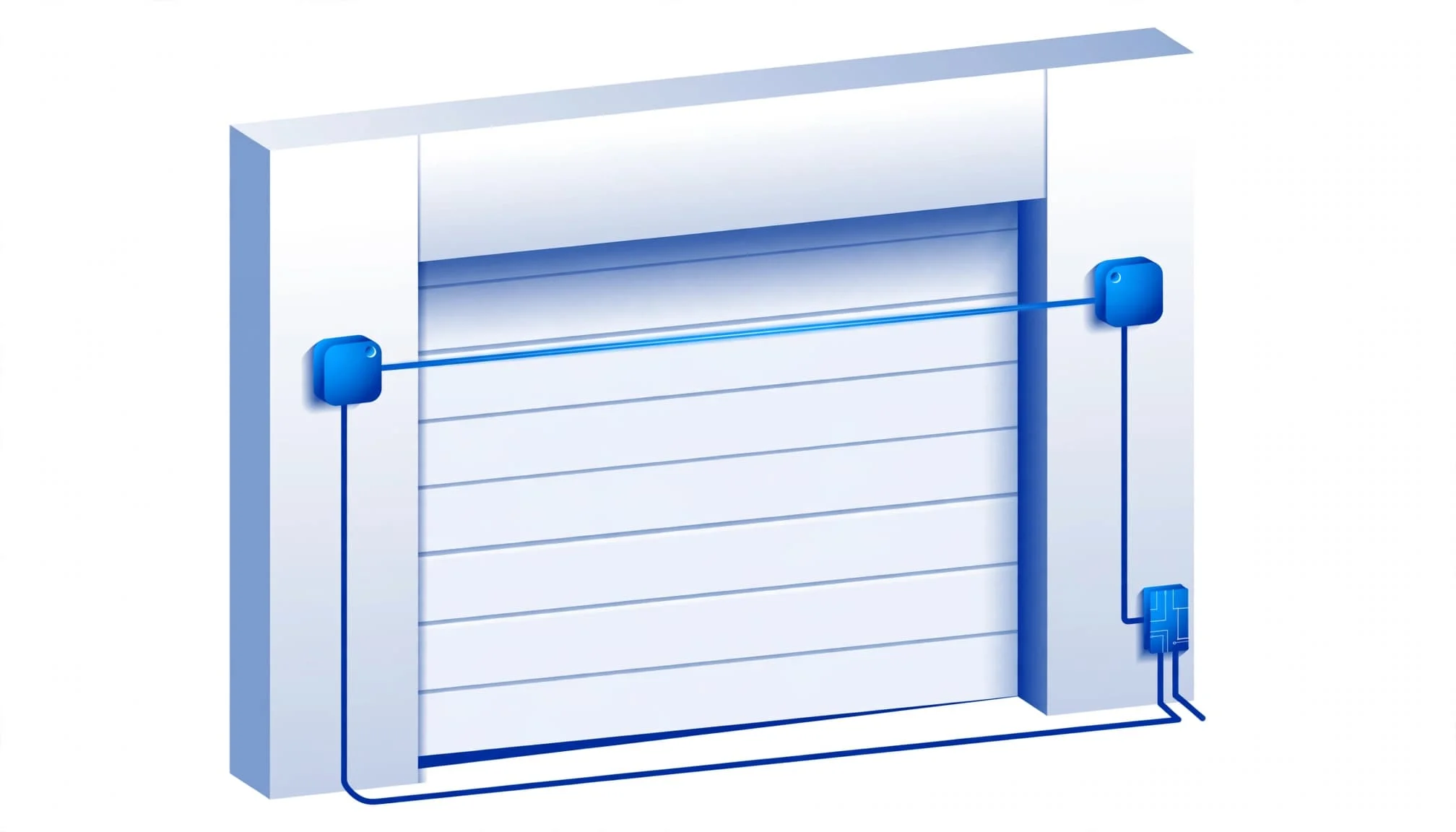

Θέση και ευθυγράμμιση των δύο μονάδων

Ο πομπός και ο δέκτης τοποθετούνται αντικριστά, σε σταθερά σημεία στις δύο πλευρές του ανοίγματος. Το ύψος και η θέση τους πρέπει να επιτρέπουν στη δέσμη να καλύπτει την περιοχή που χρειάζεται επιτήρηση, σύμφωνα με τις οδηγίες του κατασκευαστή και τη διάταξη της πόρτας.

Μετά τη στερέωση, ελέγχεται ότι η δέσμη φτάνει σταθερά στον δέκτη. Μετατόπιση των μονάδων, κακή ευθυγράμμιση ή αντικείμενα μπροστά τους μπορεί να διακόψουν το σήμα. Τότε η πόρτα ενδέχεται να μην κλείνει ή να αντιδρά λανθασμένα. Τα καλώδια χρειάζονται προστασία από υγρασία, χτυπήματα και φθορά, χωρίς να εμποδίζουν την κίνηση της πόρτας. Σε εκτεθειμένο σημείο, επιλέγεται κατάλληλο αδιάβροχο περίβλημα.

Σύνδεση με τον πίνακα και έλεγχος συμβατότητας

Πριν από τη σύνδεση, ελέγχονται στο εγχειρίδιο του μοτέρ η τάση τροφοδοσίας, ο τύπος εξόδου του δέκτη και η διάταξη των ακροδεκτών. Στα ενσύρματα μοντέλα, η σύνδεση πρέπει να ακολουθεί τις προδιαγραφές του συστήματος. Τα 12 ή 24 V AC/DC είναι συνηθισμένες επιλογές, όχι όμως καθολικές. Η έξοδος μπορεί να είναι NO ή NC. Η ένδειξη “Επαφή NC” σημαίνει κανονικά κλειστή επαφή, αλλά η συνδεσμολογία επιβεβαιώνεται από το εγχειρίδιο του συγκεκριμένου μοντέλου. Στα ασύρματα μοντέλα, τηρείται η προβλεπόμενη εμβέλεια του κατασκευαστή.

Ορισμένοι πίνακες ελέγχου του αυτοματισμού ελέγχουν τη λειτουργία των φωτοκυττάρων πριν ή κατά τη χρήση. Οι σχετικές ρυθμίσεις και η καλωδίωση είναι ειδικές για κάθε σύστημα. Οι αριθμοί ακροδεκτών, οι γέφυρες και οι παράμετροι ενός πίνακα δεν μεταφέρονται σε άλλον, ακόμη κι αν οι μονάδες μοιάζουν ίδιες.

Μετά την εγκατάσταση, διακόπτεται δοκιμαστικά η δέσμη ενώ η πόρτα κλείνει. Επιβεβαιώνεται ότι ο πίνακας εκτελεί την προβλεπόμενη ενέργεια και ότι οι ενδεικτικές λυχνίες δείχνουν σωστά την κατάσταση. Τα φωτοκύτταρα δεν αντικαθιστούν άλλα μέτρα ασφαλείας που απαιτούνται για την πόρτα. Επειδή ορισμένοι πίνακες μπορεί να περιλαμβάνουν ακροδέκτες τάσης δικτύου, η σύνδεση απαιτεί κατάλληλη τεχνική γνώση.

Έλεγχος λειτουργίας, συντήρηση και άλλες διατάξεις ασφαλείας

Ο έλεγχος των φωτοκυττάρων ασφαλείας γκαραζόπορτας επιβεβαιώνει ότι ο πίνακας λαμβάνει σωστά το σήμα και αντιδρά όπως προβλέπει ο κατασκευαστής. Η δοκιμή και οι τακτικοί οπτικοί έλεγχοι δεν απαιτούν ηλεκτρικές παρεμβάσεις, αλλά πρέπει να γίνονται σύμφωνα με το εγχειρίδιο της συγκεκριμένης πόρτας.

Πώς δοκιμάζεται με ασφάλεια η απόκριση

Με την πόρτα σε κάθοδο, τοποθετείται κατάλληλο εμπόδιο στη διαδρομή της δέσμης, όπως ορίζει το εγχειρίδιο. Στη συνέχεια επιβεβαιώνεται ότι ο πίνακας εκτελεί την προβλεπόμενη ενέργεια, για παράδειγμα σταματά την πόρτα, αντιστρέφει την κίνησή της ή εμποδίζει το κλείσιμο. Η απόκριση διαφέρει ανάλογα με το μοτέρ και τη ρύθμισή του.

Η δοκιμή γίνεται χωρίς να βρίσκεται άνθρωπος κάτω από την πόρτα και χωρίς να παρακάμπτεται ή να απενεργοποιείται οποιοδήποτε σύστημα ασφαλείας. Αν το μοντέλο διαθέτει ενδεικτικά LED, αυτά βοηθούν να φανεί αν ο δέκτης λαμβάνει τη δέσμη και αν ο πίνακας αναγνωρίζει την κατάστασή της. Οι λυχνίες είναι χρήσιμη ένδειξη, αλλά δεν αντικαθιστούν τη δοκιμή της πραγματικής απόκρισης.

Τι να ελέγχεται όταν η πόρτα δεν κλείνει

Όταν η πόρτα δεν κλείνει ή σταματά απρόσμενα, η αιτία μπορεί να είναι απλή: λερωμένοι φακοί, αντικείμενο μπροστά στη δέσμη ή μετατόπιση που έχει χαλάσει την ευθυγράμμιση. Ένας οπτικός έλεγχος μπορεί επίσης να αποκαλύψει χαλαρή ή φθαρμένη καλωδίωση, αλλά δεν πρέπει να επιχειρείται επέμβαση στις συνδέσεις.

Πιθανή αιτία είναι και η διακοπή τροφοδοσίας ή μια ρύθμιση που δεν αντιστοιχεί στον τύπο των φωτοκυττάρων. Η αποσύνδεση ή παράκαμψή τους δεν αποτελεί λύση, επειδή αφαιρεί μια διάταξη προστασίας χωρίς να διορθώνει τη βλάβη. Αν ο καθαρισμός των φακών και η απομάκρυνση εμποδίων δεν αποκαταστήσουν τη λειτουργία, ή αν το πρόβλημα επανέρχεται, απαιτείται έλεγχος από τεχνικό.

Πώς συμπληρώνονται από τα υπόλοιπα μέτρα ασφαλείας

Τα φωτοκύτταρα ανιχνεύουν διακοπή της δέσμης. Αντίθετα, μηχανισμοί ανίχνευσης αντίστασης μπορούν να αντιληφθούν εμπόδιο από τη μεταβολή της δύναμης που συναντά η πόρτα και να προκαλέσουν στάση ή αναστροφή. Η προστασία από σύνθλιψη εξαρτάται από τον σχεδιασμό και τα χαρακτηριστικά της πόρτας, δεν εξασφαλίζεται μόνο με ένα ζεύγος φωτοκυττάρων.

Ανάλογα με την εγκατάσταση, μπορεί να προβλέπονται προειδοποιητικό φως κατά την κίνηση και χειροκίνητη απασφάλιση για περιπτώσεις διακοπής ρεύματος ή βλάβης. Τα μέτρα που απαιτούνται καθορίζονται από τον σχεδιασμό της πόρτας και τις οδηγίες του κατασκευαστή. Κανένα μεμονωμένο εξάρτημα δεν υποκαθιστά το σύνολο των προβλεπόμενων ελέγχων και διατάξεων ασφαλείας.

Συχνές ερωτήσεις

Οι απαντήσεις στις παρακάτω απορίες εξαρτώνται από το μοντέλο της πόρτας και τον πίνακα ελέγχου. Για επιλογή, εγκατάσταση ή έλεγχο, οι οδηγίες του κατασκευαστή αποτελούν το βασικό σημείο αναφοράς.

Μπορούν τα φωτοκύτταρα να τοποθετηθούν σε κάθε γκαραζόπορτα;

Όχι απαραίτητα. Η συμβατότητα εξαρτάται από τον τύπο του φωτοκυττάρου, το μοτέρ και τον πίνακα ελέγχου, καθώς και από τις προβλεπόμενες συνδέσεις και ρυθμίσεις. Πριν από την επιλογή, χρειάζεται έλεγχος του εγχειριδίου και αξιολόγηση της συγκεκριμένης πόρτας, ώστε η διάταξη να λειτουργεί όπως προβλέπεται.

Τι συμβαίνει αν λερωθούν ή χαλάσουν;

Αν οι φακοί έχουν σκόνη ή οι μονάδες δεν είναι σωστά ευθυγραμμισμένες, η πόρτα μπορεί να αρνηθεί να κλείσει ή να αντιδρά διαφορετικά, ανάλογα με το σύστημα. Ελέγχεται πρώτα αν υπάρχει βρωμιά ή κάτι που εμποδίζει τη δέσμη. Αν το πρόβλημα επιμένει, απαιτείται τεχνικός έλεγχος, χωρίς παράκαμψη ή απενεργοποίηση της διάταξης ασφαλείας.

Χρειάζονται φωτοκύτταρα και στις δύο πλευρές της πόρτας;

Σε ένα τυπικό σύστημα, ο πομπός και ο δέκτης τοποθετούνται αντικριστά, ένας σε κάθε πλευρά του ανοίγματος. Η ακριβής διάταξη και ο αριθμός των ζευγών εξαρτώνται από τον εξοπλισμό, τη γεωμετρία της πόρτας και τους κινδύνους του χώρου. Οι οδηγίες του κατασκευαστή καθορίζουν την κατάλληλη τοποθέτηση.

Μπορεί η γκαραζόπορτα να λειτουργεί χωρίς φωτοκύτταρα;

Δεν υπάρχει ένας κανόνας που να ισχύει για κάθε πόρτα. Η δυνατότητα λειτουργίας εξαρτάται από το μοντέλο, τις προβλεπόμενες διατάξεις ασφαλείας, τις οδηγίες εγκατάστασης και τις συνθήκες χρήσης. Η απουσία φωτοκυττάρων δεν πρέπει να θεωρείται από μόνη της ένδειξη ασφαλούς λειτουργίας.

Πώς καταλαβαίνει ο χρήστης ότι τα φωτοκύτταρα λειτουργούν;

Χρειάζεται δοκιμή της αντίδρασης της πόρτας, ακολουθώντας το εγχειρίδιο, και έλεγχος των ενδεικτικών λυχνιών, αν υπάρχουν. Η δοκιμή επιβεβαιώνει αν ο πίνακας αντιδρά όταν διακοπεί η δέσμη. Μια λυχνία που ανάβει δεν αποδεικνύει από μόνη της ότι λειτουργεί σωστά ολόκληρο το σύστημα ασφαλείας.

Πρέπει να γίνει η εγκατάσταση από τεχνικό;

Η εγκατάσταση και οι ηλεκτρικές συνδέσεις είναι προτιμότερο να ανατίθενται σε καταρτισμένο τεχνικό. Αυτό ισχύει ιδιαίτερα όταν απαιτείται έλεγχος τάσης, ρύθμιση του πίνακα ή δοκιμή της συνολικής ασφάλειας της γκαραζόπορτας. Η λανθασμένη σύνδεση μπορεί να εμποδίσει τη σωστή αντίδραση της πόρτας.

Συμπέρασμα

Τα φωτοκύτταρα ασφαλείας γκαραζόπορτας ανιχνεύουν εμπόδια όταν διακοπεί η υπέρυθρη δέσμη και ενημερώνουν τον πίνακα ελέγχου. Εκείνος καθορίζει αν η πόρτα θα σταματήσει, θα αντιστρέψει την κίνησή της ή θα εμποδίσει το κλείσιμο.

Η σωστή λειτουργία εξαρτάται από τη συμβατότητα με το μοτέρ και τον πίνακα, τη σωστή τοποθέτηση και καλωδίωση, καθώς και τη δοκιμή της απόκρισης. Τα φωτοκύτταρα καλύπτουν μόνο τη γραμμή της δέσμης, επομένως δεν υποκαθιστούν τα υπόλοιπα μέτρα που απαιτούνται για την πόρτα.
